詳細情報

ストランド:	156	温度:	155
耐電圧:	最小6000	直径:	0.32mm
導体:	銅	抵抗:	≤0.001428Ω/m
ハイライト:	0.32mm テープ撚り線 , 高温 PI絶縁撚り線 , 250本銅撚り線

製品の説明

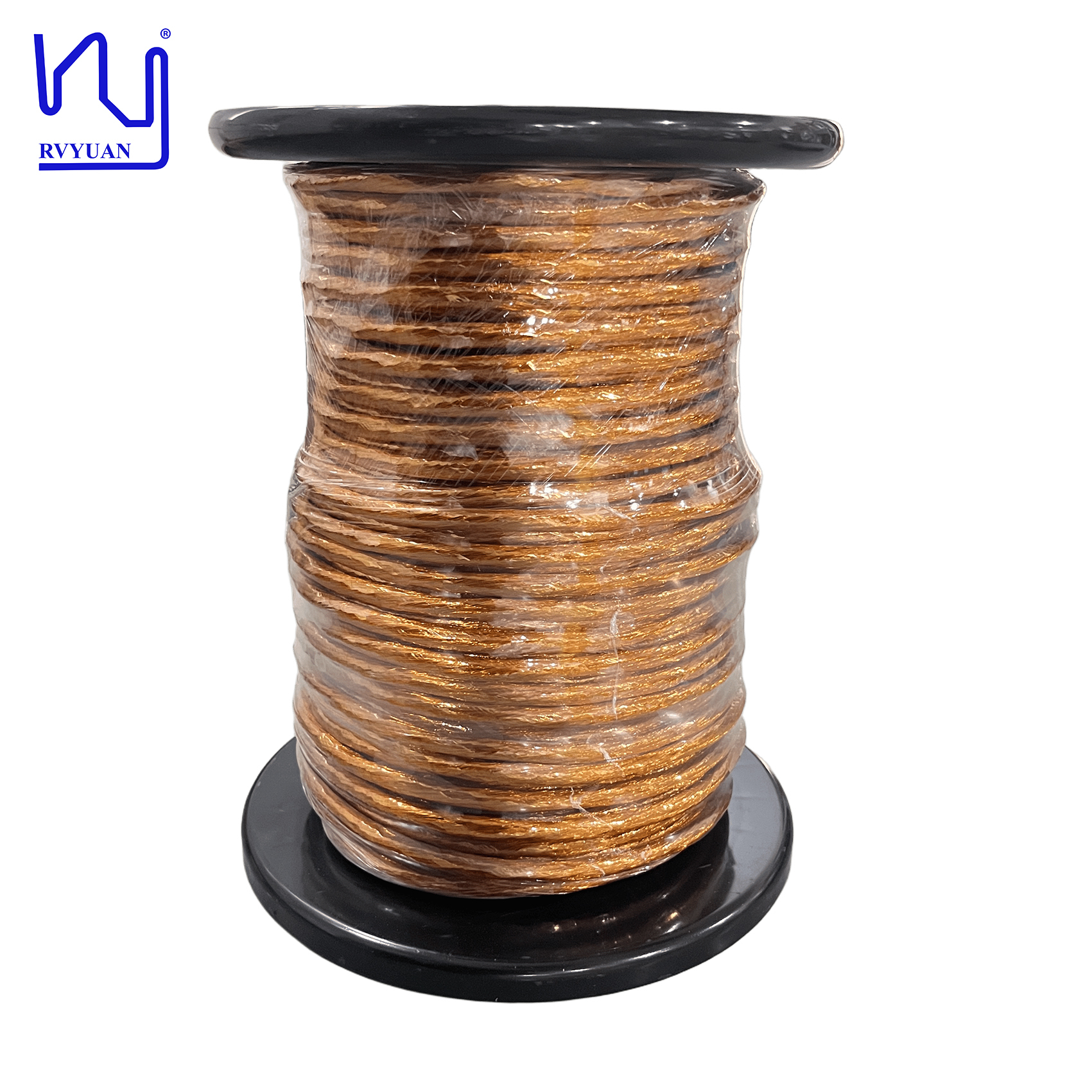

テープ撚り線 0.32mm 250本高温高周波 PI絶縁

この高性能銅撚り線は、クラス180の熱環境に対応するポリイミド（PI）絶縁を採用しており、優れた耐熱性と高周波性能が求められるトランス用途に最適です。

製品概要

RVYUANは、ポリエステルイミド（PET）のクラス130環境用と、より劣る素材では持続的な熱に耐えられないクラス180条件用のポリイミド（PI/カプトン）の2つの主要なフィルム絶縁オプションを提供しています。最大55%の調整可能なテープ重ね率により最適な絶縁被覆を保証し、精密な製造により数百メートルにわたって一貫した重ね率を維持し、高電圧ストレス下での弱点を排除します。

適切に製造されたこの絶縁材は、標準的な構造で6,000Vを超える破壊電圧に耐え、多層構造では10,000Vを超えることも可能です。

対象用途

高周波トランス

数十キロヘルツから数百キロヘルツで動作するSMPSおよびパワーインバータトランスは、カプトン絶縁のクラス180定格から恩恵を受け、ホットスポット温度を低減し、予期せぬシャットダウンを防ぐことで、サービス寿命を大幅に延長します。

電気自動車充電インフラ

車載充電器（OBC）およびDC急速充電器（DCFC）は、プロファイルされたテープ撚り線を使用して、サイズ制限のある筐体内で高電流密度を実現します。優れた誘電強度（絶縁耐力）は、電気自動車の新しい800Vバッテリーアーキテクチャにとって特に重要です。

カスタマイズとサプライチェーン

RVYUANは、撚り線の直径と最終的な形状に応じて、10kgから50kgまでの柔軟な生産数量に対応します。天津にある当社の垂直統合型製造プロセスにより、迅速な設計反復が可能になり、複数のサプライヤー間の調整が不要になるため、薄いテープ層やタイトな撚りピッチなどの仕様変更を迅速に実施できます。

技術仕様

名称: テープ撚り線 (155/クラス)

仕様: 0.32X 250

モデル: 2UEW-F-PI

テープ名: PI

テープ仕様: 0.025x20

項目	技術要件	サンプル1
単線径 (mm)	0.340-0.357	0.344-0.352
導体	0.32±0.005	0.315-0.320
外径 (mm)	≤6.00	5.10-5.57
抵抗 (Ω/m)	≤0.001428	0.001340
絶縁耐力 (V)	≥6000	13700
ピッチ (mm)	130±20	130
撚り数	156	(31X4)+32
テープ重ね率 (%)	≥50	54
巻線	亀裂なし	ok

よくある質問

自分のロゴ、サイズ、形状で製品をカスタマイズできますか？

はい、ただし最低注文数量（MOQ）は交渉によります。

支払い方法は何ですか？

T/T、D/P、L/C、PayPal。

どの宅配便サービスを利用していますか？

FedEx、DHL、TNT、UPSで、最大80%の割引があります。

競合他社と比べて、当社の製品はどのように異なりますか？当社の強みは何ですか？

当社は、撚り線、矩形エナメル銅線、丸形エナメル銅線、トリプル絶縁線など、さまざまな要件を満たす高周波マグネットワイヤー製品をフルレンジで提供しています。小ロットカスタマイズに対応しており、研究開発やスタートアップ段階でも品質と納期を保証します。

金型費用はかかりますか？いくらですか？返金可能ですか？どのように？

特殊なカスタマイズ製品には金型費用がかかり、金額は仕様によって異なります。金型費用は、一定の注文数量に達すると返金されます。

最低注文数量（MOQ）はありますか？

はい、MOQはワイヤーの仕様とタイプに基づいて決定されます。

どのような試験設備がありますか？

レーザー径ゲージ、高電圧スパークテスター、伸長テスター、バックスプリングテスター、耐電圧テスター、はんだ付け性テスター、抵抗テスターなど。

タグ:

起源の場所:	中国
ブランド名:	RVYUAN
証明:	ISO9001/ISO14001 /UL/SGS
モデル番号:	2UEW-F-PI 0.07x800

最小注文数量:	20kg
価格:	交渉可能
パッケージの詳細:	カートン付きスプール
受渡し時間:	15営業日
支払条件:	T/T/ペイパル
供給の能力:	ご要望にお応えします
