2UEW/H 0.1X1500 ソリッドテープリッツ線高周波エナメル銅マグネットワイヤー変圧器用

起源の場所:	中国
ブランド名:	RVYUAN
証明:	ISO9001/ISO14001 /UL/SGS
モデル番号:	USTC

最小注文数量:	20kg
価格:	交渉可能
パッケージの詳細:	カートン付きスプール
受渡し時間:	15営業日
支払条件:	T/T/ペイパル
供給の能力:	ご要望にお応えします

ベストプライス接触

直径:	0.1mm	温度:	180
証明:	IEC/NEMA/JIS/RoHS/ISO	導体:	銅
ストランド:	180	耐電圧:	最小6000
キーワード:	2UEW/H 0.1X1500 ソリッドテープリッツ線高周波エナメル銅マグネットワイヤー変圧器用
ハイライト:	固形テープ付きのリッツワイヤ , 高周波エナメル銅線 , トランスフォーマー用磁気線

製品の説明

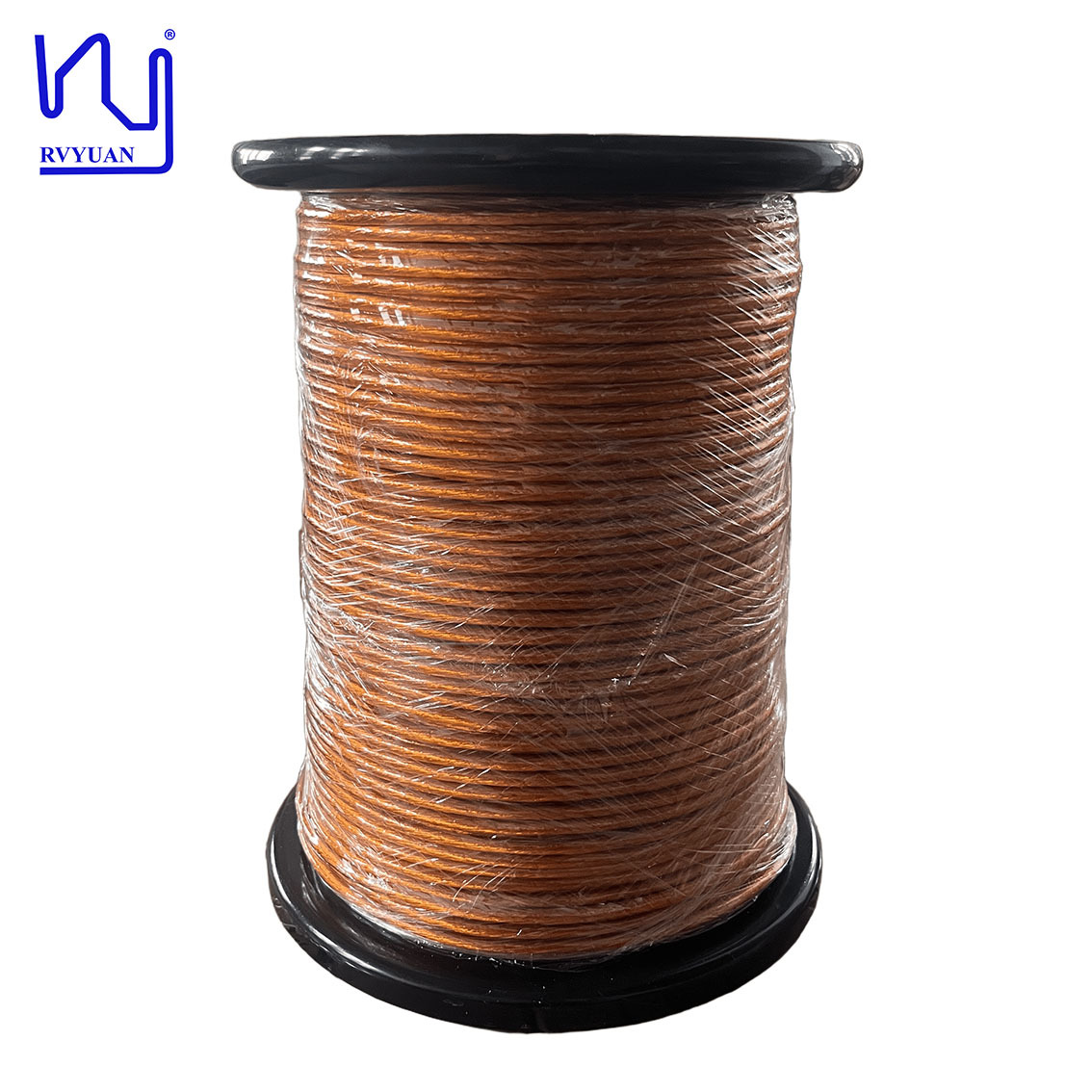

2UEW/H 0.1X1500 固形テープ付きリッツワイヤ

PIテープ付き高周波エナメルされた銅磁気線は優れた電圧耐久性,コンパクトな設計,安全性の向上を必要とするトランスフォーマー用に特別に設計されています要求するアプリケーションで例外的な信頼性を提供.

応用の利点

高周波電源トランスフォーマー,医療用電源,航空宇宙および防衛電子機器,電気自動車の充電システム,および工業用高電圧コンバーターに最適です.ワイリングと磁気コアとの間の電圧を耐えるリッツ線構造は,高周波でAC抵抗と皮膚効果損失を最小限に抑え,効率を向上させ,熱蓄積を減らす.

テクニカル仕様

パラメータ	技術要求	サンプル1	サンプル2
単線直径 (mm)	0.107-0だった125	0.110-0113	0.110-0113
導体 (mm)	0.10±0003	0.098-0 だった10	0.098-0 だった10
外径 (mm)	≤588	5.36-570	5.36-568
抵抗 (Ω/m)	≤0.001587	0.001476	0.001484
介電強度 (V)	≥6000	11500	12800
ピッチ (mm)	65±10	65	65
糸数	1500	60×5×5	6055
テープの重なり (%)	≥50	54	54
巻き込み	クレイクなし	わかった	わかった

すべての仕様は,標準的な製造許容範囲の対象です. 詳細な技術データシートとカスタム仕様については,特定の巻き込み要件について議論するために,当社に連絡してください.
