| 起源の場所: | 中国 |
|---|---|
| ブランド名: | RVYUAN |
| 証明: | ISO9001/ISO14001 /UL/SGS |
| モデル番号: | 2ustc-f |
| 最小注文数量: | 20kg |
| 価格: | 交渉可能 |
| パッケージの詳細: | カートン付きスプール |
| 受渡し時間: | 15営業日 |
| 支払条件: | T/T/ペイパル |
| 供給の能力: | ご要望にお応えします |
| ストランド: | 4000 | 導体: | 銅 |
|---|---|---|---|
| 耐電圧: | 最小200 | 直径: | 0.03mm |
| 温度: | 155 | 抵抗: | ≤7.43Ω/km |

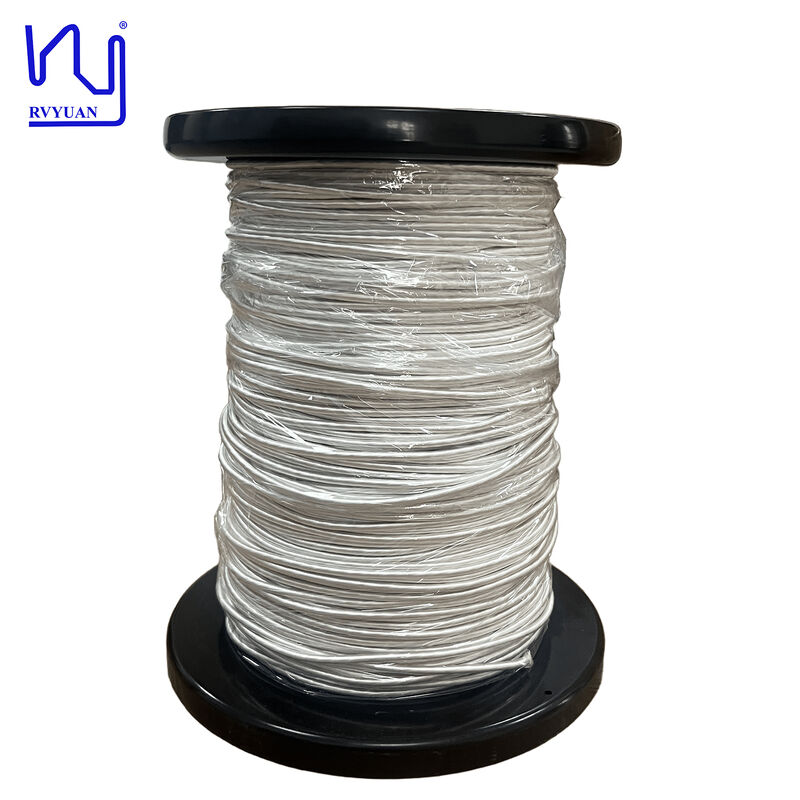

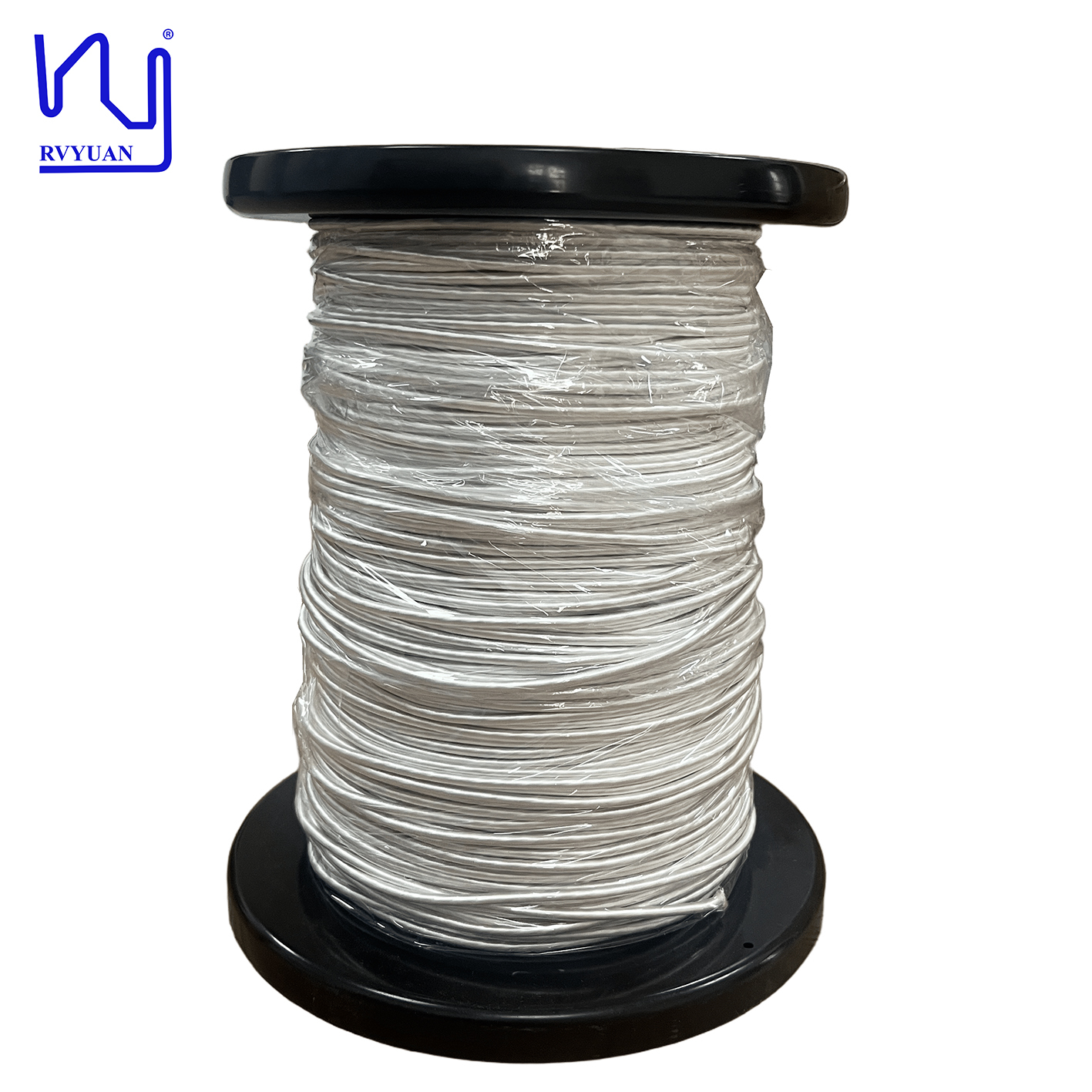

高周波の電源伝送では 皮膚効果と近接効果は 効率を損なう悪霊ですそして最高級のオファーを - 超薄 0.03mm×4000ストランド 天然シルク覆いリッツワイヤ - この技術の頂点です
構造 と 構成
これはナイロン用リッツワイヤ溶接可能で超細かいエマイルされた銅線からなる4000本の繊維からなる複雑な束を基に作られています.各繊維の直径は人間の髪の毛よりも0.03mmしか薄いものです.この糸は,注意深く一緒に曲げられ,1つの導体を作りますこの特殊な配置により,高周波の電流がすべてのスレッドの表面に流れるようにして,AC抵抗と渦巻電流の損失を最小限に抑える.W包装リッツのワイヤーこの最後の層は 優れた電気隔熱だけでなくしかし,また,高度な柔軟性と耐久性を提供し,ワイヤーを破ることなく管を通って引き出すことができます.
ワイヤレス 充電 に 対する 革命
これは高性能の無線充電コイルに最適です使用頻度は100kHzから数MHz (範囲)このような周波数で 固い銅線は 力を失ってしまうこの損失を劇的に削減し,より高いQ因数とより効率的な電源転送を可能にします.ワイヤレス電源モジュールの 熱発生量が減り 温度も低くなって 高級スマートフォンに最適になりますウェアラブル機器と電気自動車 (EV) のワイヤレス充電パッド.
汎用 応用
ワイヤレス充電が主な用途ですが このワイヤルは他の用途もたくさんありますまた,電源とサーバー電源ユニットの切り替えに使用される高周波トランスフォーマーとインダクタのための良い選択です柔軟性や軽量性により 低負荷で高周波に対応できる音声業界では,音声コイル (スピーカーコイル) のために非常に望ましいもので,最も速い応答と最小の歪みが鍵です.高周波の性能を要求するだけでなく,機械的な柔軟性や良好な熱安定性も必要とするアプリケーションは,この洗練された電導体を利用できます.完全にカスタマイズしプロトタイプ
糸で覆われたリッツ線は 完全にカスタマイズできます 資源はほとんど無限ですあなたのニーズに特に適用されます.:
導体直径:0.025mmから0.5mmまでの単一のワイヤサイズ.
熱級: 異なるレベルの熱環境で使用可能で,保温グレードは155°C (F級),180°C (H級),220°C (C級) である.
ストランド数: 1本のストランドから 12,700本のストランドまで
造形: 糸 の 曲がり の 傾き と 張り の 程度 は,その 用途 に かなっ て 変化 し ます.
私たちのコミットメントは,イノベーションのあらゆる段階において,最高のアイデアを実現する手助けをすることです.研究開発プロトタイプから,専門機器の小批量生産まで,私たちはここにいます.小批量オーダーも受け付けますのでご連絡ください.設計上のニーズに ぴったり合った ソリューションを用意します
| パラメータ | 技術要求 | サンプル測定 |
|---|---|---|
| 単線直径 (mm) | 0.038-0 だった046 | 0.040 |
| 導体 (mm) | 00.03±0003 | 0.031 |
| 外径 (mm) | ≤343 | 3.13 |
| 抵抗 (Ω/km) | ≤743 | 6.616 |
| 介電強度 (kV) | ≥0.2 | 2.8 |
| ピッチ (mm) | 50±2 | 50 |
| 糸数 | 4000 | 4000 |
