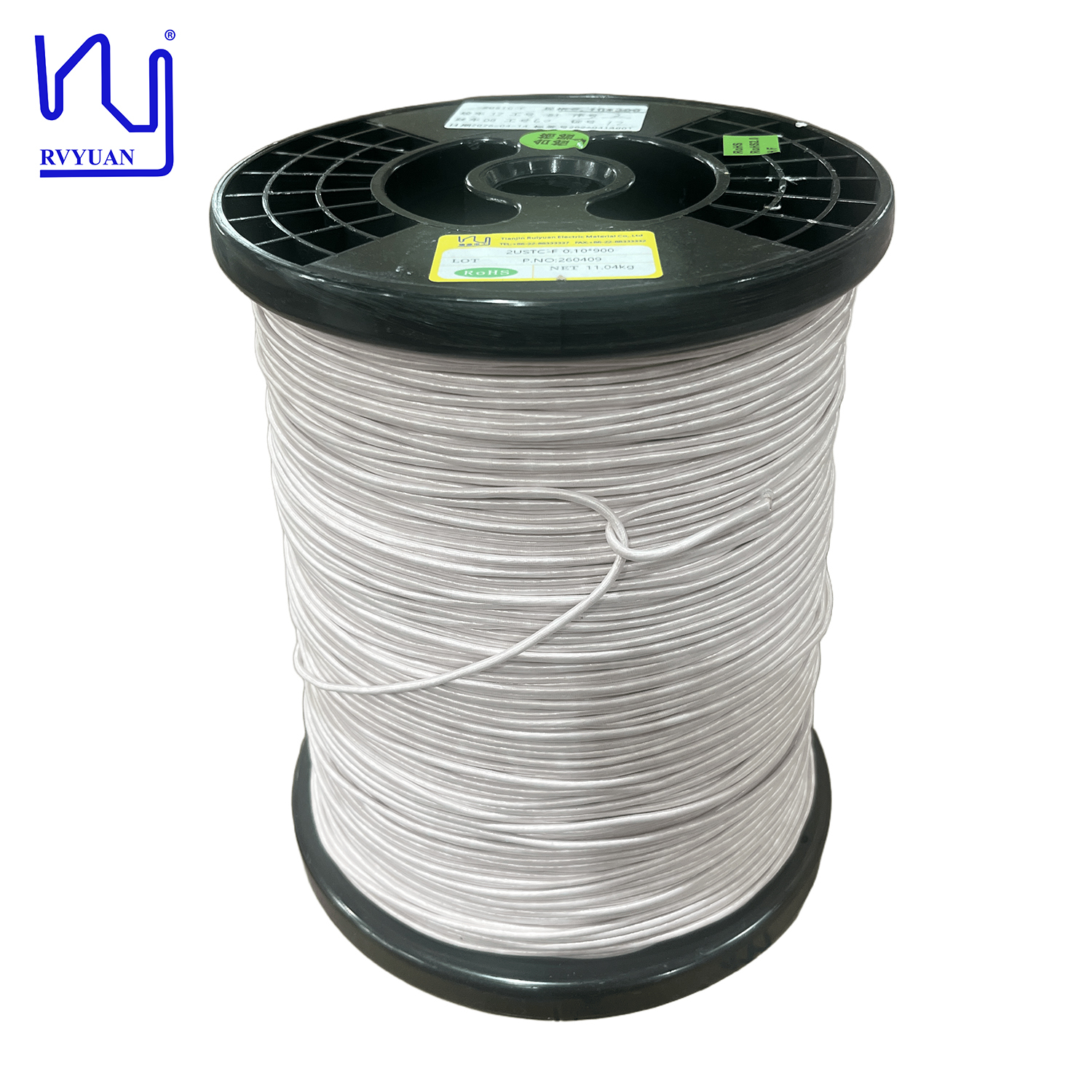

0.1mm高周波ワイヤーエナメルマグネットワイヤーシルク被覆銅リッツ線

基本情報

ベストプライス接触

詳細情報

直径:	0.1mm	温度:	155
証明:	IEC/NEMA/JIS/RoHS/ISO	導体:	銅
ストランド:	300	耐電圧:	Min.1100
カバー材質:	ナイロン	キーワード:	0.1mm高周波ワイヤーエナメルマグネットワイヤーシルク被覆銅リッツ線
ハイライト:	0.1mm エマイルされた磁気線 , 高周波リッツ線 , シルクで覆われた銅線

製品の説明

0.1mm 高周波線エナメル線シルク巻きリッツ線

このシルク巻きリッツ線は、最大外径2.65mm、最小耐電圧1100Vです。最小注文数量20kgで小ロットカスタマイズに対応しており、プロトタイプ開発や特殊生産に最適です。

主な特徴

技術仕様

パラメータ	技術要件	サンプル1	サンプル2
単線外径 (mm)	0.107-0.125	0.110	0.113
導体径 (mm)	0.10±0.003	0.098	0.100
外径 (mm)	最大 2.65	2.28	2.38
抵抗 Ω/m (20℃)	≤0.007937	0.007391	0.007400
破壊電圧 (V)	≥1100	2500	2800
ピッチ	47±3	✓	✓
ピンホール試験 (欠陥/6m)	69 欠陥/6m	18	14
はんだ付け性	温度 390±5℃ 8秒滑らかな表面、ピンホールなし、残留物なし	✓	✓

すべての仕様は標準的な製造公差の対象となります。詳細な技術データシートおよびカスタム要件についてはお問い合わせください。
