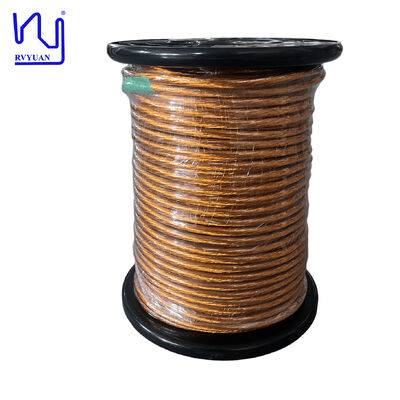

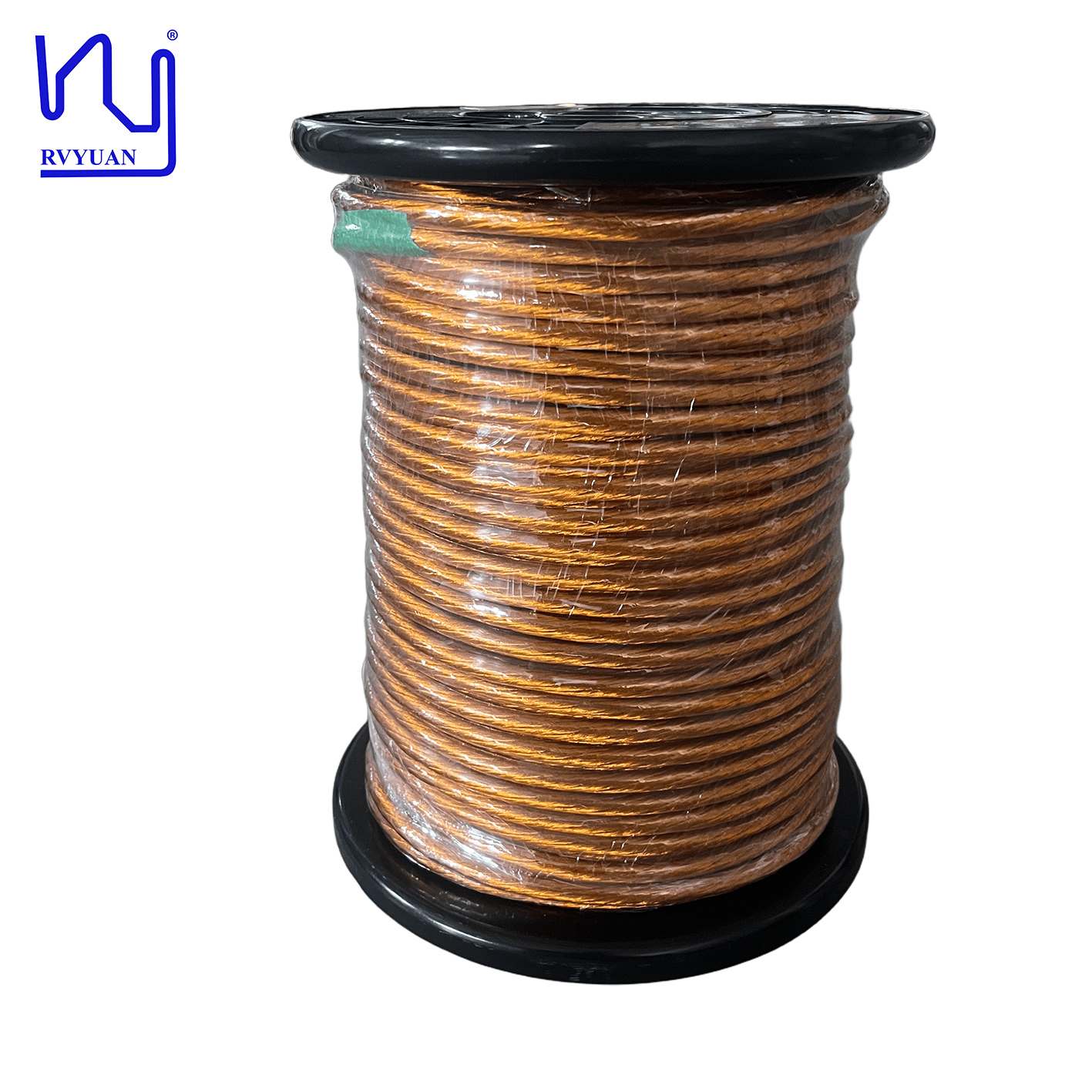

テープ付き リッツワイヤー 3000/38 AWG マックス・OD8.23mm 高電圧耐える 変圧器用のリッツ線を供給する
このテープ付きリッツ線は トランスフォーマー巻き込み用に特別に設計されています特殊な高電圧耐性があり,最小介電強度は6000Vで,実際の達成範囲は13このワイヤは,0.1mm (39AWG) のポリウレタンエナミール銅線糸で製造され,温度155°Cと180°Cで利用できます.完成した外径が7~000本.38mmから7.92mmまで
外層はポリエステルイマイドテープで包まれ 内部構造の安定性が向上します構造の整合性を高めるため,フィルムよりもテープ包装が好ましい..
テクニカル仕様
名前テープ付きリッツ線 (180/クラス)
仕様:0.10×3000
モデル:2UEW-H-PI (N)
テープ名:(P) (N)
テープスペック:0.025×20
| ポイント |
技術要件 |
サンプル1 |
サンプル2 |
| 単線直径 mm |
0.107-0だった125 |
0.110-0113 |
0.110-0113 |
| 指揮者 |
0.10±0003 |
0.098-0 だった10 |
0.098-0 だった10 |
| 過剰摂取 mm |
≤823 |
7.38-7 だった95 |
7.40-7だった92 |
| 抵抗 Ω/m |
≤0.000794 |
0.000734 |
0.000733 |
| 介電強度 V |
≥6000 |
13700 |
13400 |
| ピッチ (mm) |
78±10 |
78 |
78 |
| 糸数 |
3000 |
120×5×5 |
120*5*5 |
| テープの重複 % |
≥50 |
54 |
54 |
| 巻き込み |
割れ目はない |
わかった |
わかった |
申請
このテープ付きリッツワイヤは,高周波,高電圧,高電流,コンパクトな空間利用を必要とするアプリケーションに理想的です.主なアプリケーション分野には以下が含まれます:
- 搭載充電器 (OBC) と直流/直流変換器
- 電気自動車の駆動エンジン
- 800V高電圧の高速充電システムと充電台
- 高周波トランスフォーマー
- 高出力スイッチモード電源 (SMPS)
よく 聞かれる 質問
批量注文をする前に検査用のサンプルを入手できますか.
はい.サンプルは無料か料金ですが,送料はお客様が負担します.
配達予定時間は?
サンプル注文: 3-5 営業日; 批量注文: 注文確認後 15 営業日以内に完了.
調達プロセスとは?
要求事項の入札 → 試料作成 → 試料承認 → コート → プロフォーム・ファクトリー (PI) → PIの確認 → 支払い → 生産 → 送料
自分のロゴ,サイズ,形状で製品をカスタマイズできますか?
ええ,しかし,MOQ (最小注文量) は交渉の対象です.
お支払い方法は?
T/T,D/P,L/C,ペイパール
あなたはどの宅配サービスを使っていますか.
FedEx,DHL,TNT,UPS,最大80%の割引で
どんな検査機器があるの?
レーザー直径計,高電圧火花テスト,長さテスト,スプリングバックテスト,電圧テスト,溶接性テスト,抵抗テストなど
製品がどの顧客や市場に適しているのか?
高周波AC環境における高効率とスペース節約のソリューションを必要とするアプリケーションに最適です 電力電子機器と電源,EV搭載充電器,ワイヤレス充電システム医療機器,産業用ロボット,サーボモーターなど
どの国や地域へ輸出したのですか?
主な市場にはヨーロッパと米国,韓国,日本,インド,東南アジアが含まれています.
顧客情報をどうやって機密にするの?
要求に応じ 秘密保持契約 (NDA) に署名し 協力プロセス全体にわたって その条項を厳格に遵守することを約束できます
すべての仕様は,標準的な製造許容範囲の対象です. 詳細な技術データシートとカスタム仕様については,特定の巻き込み要件について議論するために,当社に連絡してください.
