| 起源の場所: | 中国 |
|---|---|
| ブランド名: | RVYUAN |
| 証明: | IEC/NEMA/JIS/RoHS/ISO |
| モデル番号: | 銅製のリッツワイヤ |
| 最小注文数量: | 20KG |
| 価格: | 交渉可能 |
| パッケージの詳細: | カートン付きスプール |
| 受渡し時間: | 15日 |
| 支払条件: | 交渉 |
| 供給の能力: | ご要望にお応えします |

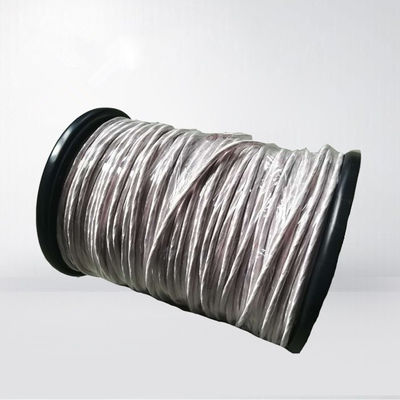

| 名前: | Udtc/Ustc リッツ ワイヤー 155/180 高周波シルク カバー リッツ ワイヤー 2-500 ストランド | 証明: | ISO9001/ISO14001/UL/SGS |
|---|---|---|---|
| 直径: | 0.05mm | 標準: | GB/T5013.3/IEC60245-3:1994年 |
| 導体: | 銅 | 絶縁: | エナメル |
| 定格温度: | 155/180 について | キーワード: | 銅製のリッツワイヤ |
| ストランドの数: | 130 | ||
| ハイライト: | ustcのlitzワイヤー高周波,シルク被覆リッツ線 155,リッツ線 180本撚り |
||
リッツ糸は、数十本から数千本の細いフィラメントを撚り合わせて作られているため、比較的「緩い」状態です。ナイロン糸は「ボディスーツ」のように機能し、すべての撚り線をしっかりと束ね、曲げや巻き取り中に撚り線がばらけたり、摩耗したり、変形したりするのを防ぎ、糸構造の完全性と一貫性を維持します。
ナイロンは優れた耐摩耗性を備えています。巻き取り中（特に自動巻き取り機での高速巻き取り）や設置中に、繊細な内部のエナメル線を傷や摩耗から保護します。エナメル線の絶縁が損傷すると、撚り線間で短絡が発生し、リッツ線が無効になる可能性があります（太い単線になり、表皮効果抵抗の利点を失います）。
| 特性 | 技術要件 | 試験結果 | 結論 |
|---|---|---|---|
| 導体内径 | 0.05±0.003 mm | 0.045-0.5 mm | OK |
| 外径 | ≤ 0.060 mm | 0.055 | OK |
| 撚り方向 | S/Z | Z | OK |
| 撚り線数 | 130 | 130 | OK |
| 撚りピッチ | 20.5±3 mm | 20.6 | OK |
| 絶縁破壊電圧 | 600V | 1560 | OK |
| 導体抵抗 | ≤ 75.18Ω/km | 76.16 | OK |
| はんだ付け性 | YES | YES | OK |
