| Place of Origin: | China |
|---|---|
| ブランド名: | RVYUAN |
| 証明: | ISO9001/ISO14001 /UL/SGS |
| Model Number: | USTC |
| Minimum Order Quantity: | 20kg |
| 価格: | negotiable |
| Packaging Details: | Spool with carton |
| Delivery Time: | 2-15 workding days |
| Payment Terms: | T/T/ Paypal |
| Supply Ability: | Satisfy your demand |
| Diameter: | 0.1mm | Temperature: | 155 |
|---|---|---|---|
| Conductor: | Copper | Strands: | 3800 |
| Min.Breakdown voltage: | 3600V | Insulation: | UEW/PI film |

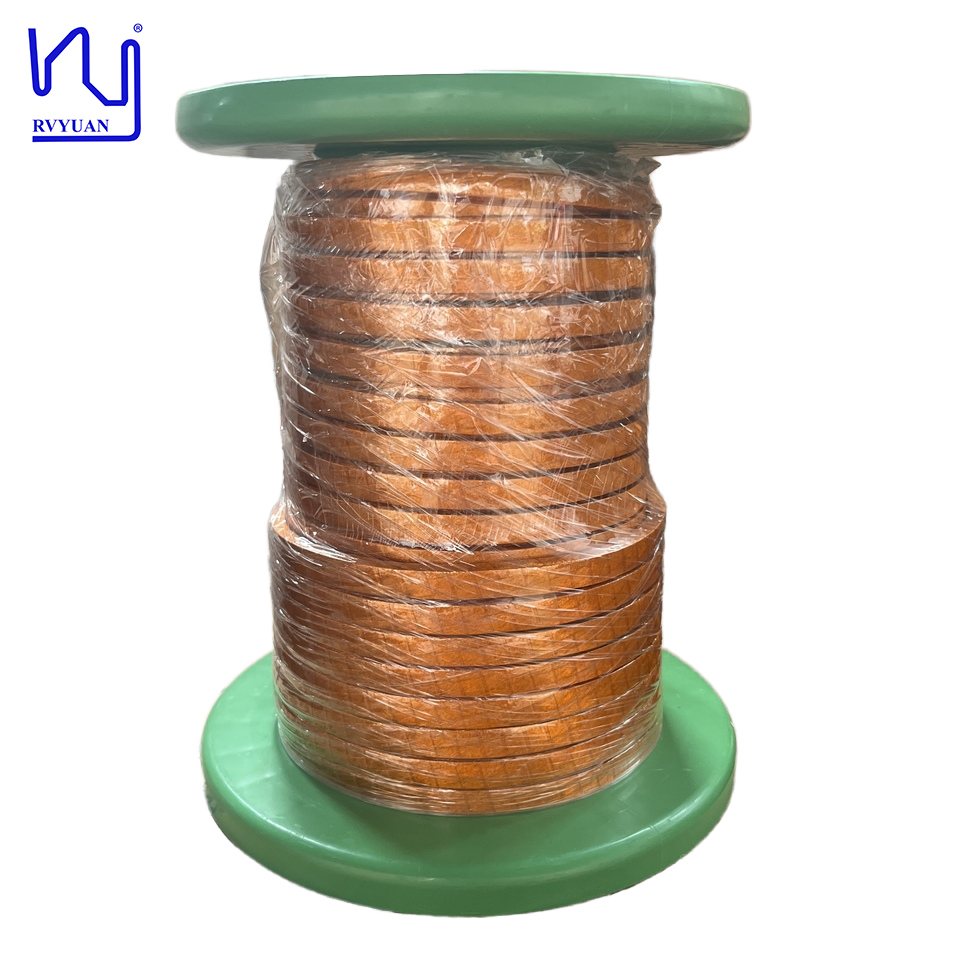

| Product name: | 2UEW-F-PI Taped Flat Litz Wire 0.1mmx 3800 Strands Profiled Litz Wire 9.9mmx6.0 Overall dimension | Key word: | 2UEW-F-PI Taped Flat Litz Wire 0.1mmx 3800 Strands Profiled Litz Wire 9.9mmx6.0 Overall dimension |
| ハイライト: | テープ付きフラットリッツワイヤ 0.1mm,プロフィール付きリッツワイヤ3800スレッド,リッツワイヤ 9.9mmx6.0寸 |
||
この特別にカスタマイズされたフラットリッツ線は、9.9 mmの大きな外径と6.0 mmの厚さを特徴とし、導電性を最適化し、表皮効果と近接効果による損失を最小限に抑えるように設計されています。0.1 mmのエナメル銅線3,800本で構成され、ポリエステルイミドフィルムで包まれ、50%のオーバーラップを実現しています。これにより、高電圧耐性が確保され、電気絶縁特性が大幅に向上します。
| アイテム番号 | 単線直径 (mm) | 導体直径 (mm) | 幅 (mm) | 厚さ (mm) | 抵抗 Ω/m (20℃) | 誘電強度 (v) | ピッチ (mm) | テープのオーバーラップ |
|---|---|---|---|---|---|---|---|---|
| 技術要件 | 0.107-0.125 | 0.10 | 9.9 | 6.0 | 0.000664 | 3500 | 120 | 50% |
| ± | 0.003 | 0.3 | 0.3 | 最大 | 最小 | 20 | 最小 | |
| 1 | 0.110-0.114 | 0.058-0.06 | 9.7-10.15 | 5.87-6.23 | 0.000588 | 4400 | 130 | 55 |
