| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Rvyuan |
| 証明: | IEC/NEMA/JIS/RoHS/ISO |
| モデル番号: | 0.04 - 1.8mm |
| 最小注文数量: | 10のキログラム/キログラム |
| 価格: | negotiable |
| パッケージの詳細: | カートンが付いているスプール |
| 受渡し時間: | 2〜15営業日 |
| 支払条件: | 交渉 |
| 供給の能力: | あなたの要求を満たしなさい |
| 製品名: | 長方形のエナメルを塗られた銅線 | 材料: | 長方形の銅 |
|---|---|---|---|
| スタンダード: | IEC/JIS/NEMA | Solderability: | 直接 |
| 指揮者: | 銅 | 断熱装置: | EI AIW/EIW |
| ハイライト: | 長方形の磁石ワイヤー,正方形の磁石ワイヤー |
||

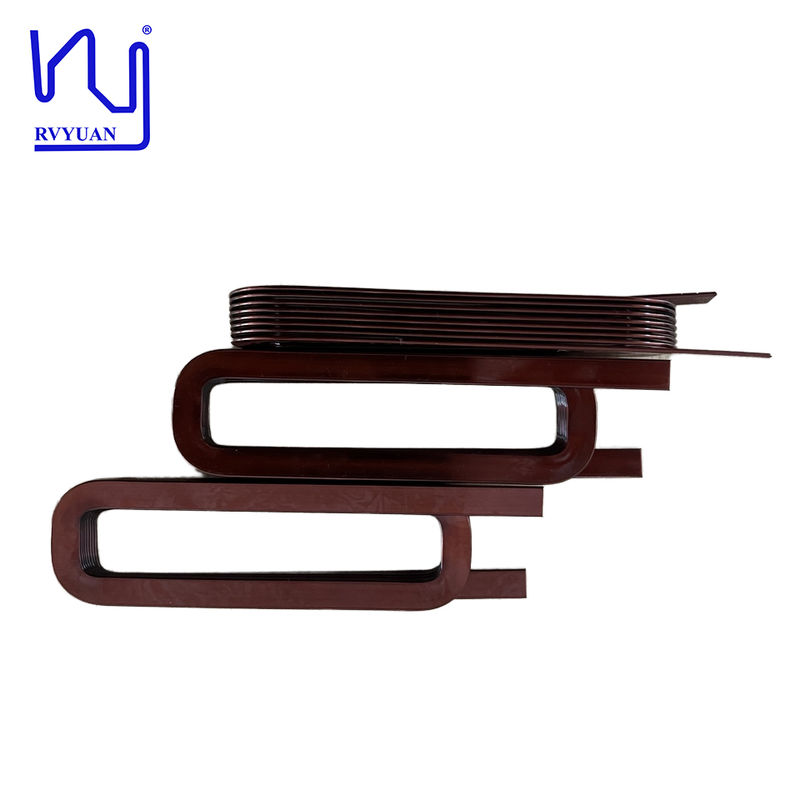

超細い磁気線 超細い直角形の銅線
エナメールされた長方形の銅磁石線は電磁石のワイヤーとして使用され,電気を用いて磁場を生成する.エナメルされた長方形または平面アルミワイヤとエナメルされた長方形または平面銅ワイヤ/ストライプは,緊密なコイルに包まれています電荷が加わると 電線が磁場を生成します
適用する
平面エナメールされた銅線は,自動車,モーター,トランスフォーマー,工業機械などの用途を含む幅広い用途があります.丸いエナメルドアルミ製ワイヤと丸いエナメルド銅製ワイヤは,より小さな機器や家電にも見られますコンピュータやテレビなど
特徴
1導体の厚さ: 0.04~1.8mm
2導体幅:0.155~7.5mm
3円線直径相当:0.12~3.2mm
4幅厚さ比: 11.5~1:25 (フラットワイヤ)
5幅厚さ比: 1:1 (四角線)
仕様
|
パラメータ |
クラス 130 |
クラス155 |
クラス-180 |
クラス200 |
クラス220 |
クラス240 |
|
基準 |
IEC60317-16 GB/T70957 |
60317-16 GB/T70953 |
60317-28 GB/T70954 |
MW 36 60317-29 BS6811 GB/T70956 |
MW 18 60317-18 GB/T70952 |
MW 20 60317-47 GB/T70955 |
|
熱級 |
130°C |
155°C |
180°C |
200°C |
120°C |
240°C |
|
エナメルベースコート |
ポリエステル |
変形ポリエステル |
ポリエステルイミド |
ポリエステルイミド |
ポリエステル型 |
ポリミド |
|
エナメル上着 |
|
|
|
ポリエステルイミド |
|
|
|
隔熱厚さの範囲 |
IEC60317-0-2 G1,0.06-0.11mm G20.12-0.17mm |
|||||
|
パフォーマンス |
優れた屈曲性能 2.エナメルの高い柔軟性 3.磨損に対する優れた耐性 4.高い機械性能 |
1優れた屈曲特性 2.エナメルの高い柔軟性 3.磨損に対する優れた耐性 4.高い機械特性 5.高い熱特性5. |
1.高熱耐性 2.常に高温と機械的ストレスにさらされている巻き込みに適しています 3.良好な化学耐性 |
1熱耐性が優れた 2.常に高温と機械的ストレスにさらされている巻き込みに適した 3.良好な化学耐性 4.冷却剤とフレオンに優れた耐性 |
1優れた屈曲特性 2.エナメルの高い柔軟性 3.磨損に対する優れた耐性 4.高い機械特性 |
1熱耐性も優れていて,あらゆる電気機器に適しています 2. 優れた機械的および化学的特性 3. 放射線に対する優れた性能 |
|
適用する |
乾燥型・油浸し型 2.電気機器 |
1乾燥し油漬け 2.電気機器 |
1. 高電圧および低電圧のDC/ACモーターのワイリング 2.磁気コイル 3.乾燥し油浸したトランスフォーマー |
1.高電圧および低電圧DC/ACモーターのワイリング 2.磁気コイル 3.乾燥し油浸したトランスフォーマー 4.自動車コイル 5.電車コイル1. |
乾燥式・油浸し式トランスフォーマー 2.電気機器 |
1220°Cまでの動作温度を持つワイディング 2.航空および船舶用モーターと発電機 3.原子力産業 4.高い信頼性を要求するワイディング |
|
熱ショック |
155°C |
175°C |
200°C |
220°C |
155°C |
300°C |
