| 起源の場所: | 中国 |
|---|---|
| ブランド名: | RVYUAN |
| 証明: | ISO9001/ISO14001 /UL/SGS |
| モデル番号: | 1UEW-H |
| 最小注文数量: | 20kg |
| 価格: | 交渉可能 |
| パッケージの詳細: | カートン付きスプール |
| 受渡し時間: | 15営業日 |
| 支払条件: | T/T/ペイパル |
| 供給の能力: | ご要望にお応えします |
| 導体材質: | 銅 | 耐電圧: | Min.2000 |
|---|---|---|---|
| 断熱材: | ナイロン | 最高温度: | 180 |
| ストランドカウント: | 60 | 線径: | 0.10mm |

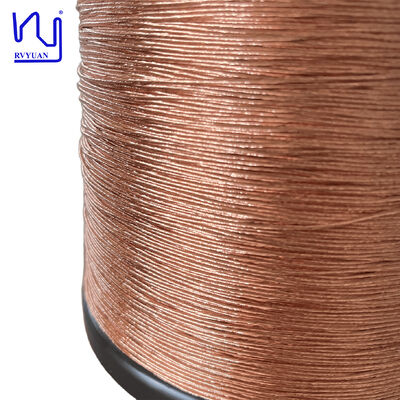

| ハイライト: | 180°C 最大温度 銅リッツ線,0.1mm ワイヤ 直径 エナメルド 銅ワイヤ,60 糸のリッツ磁気線 |
||

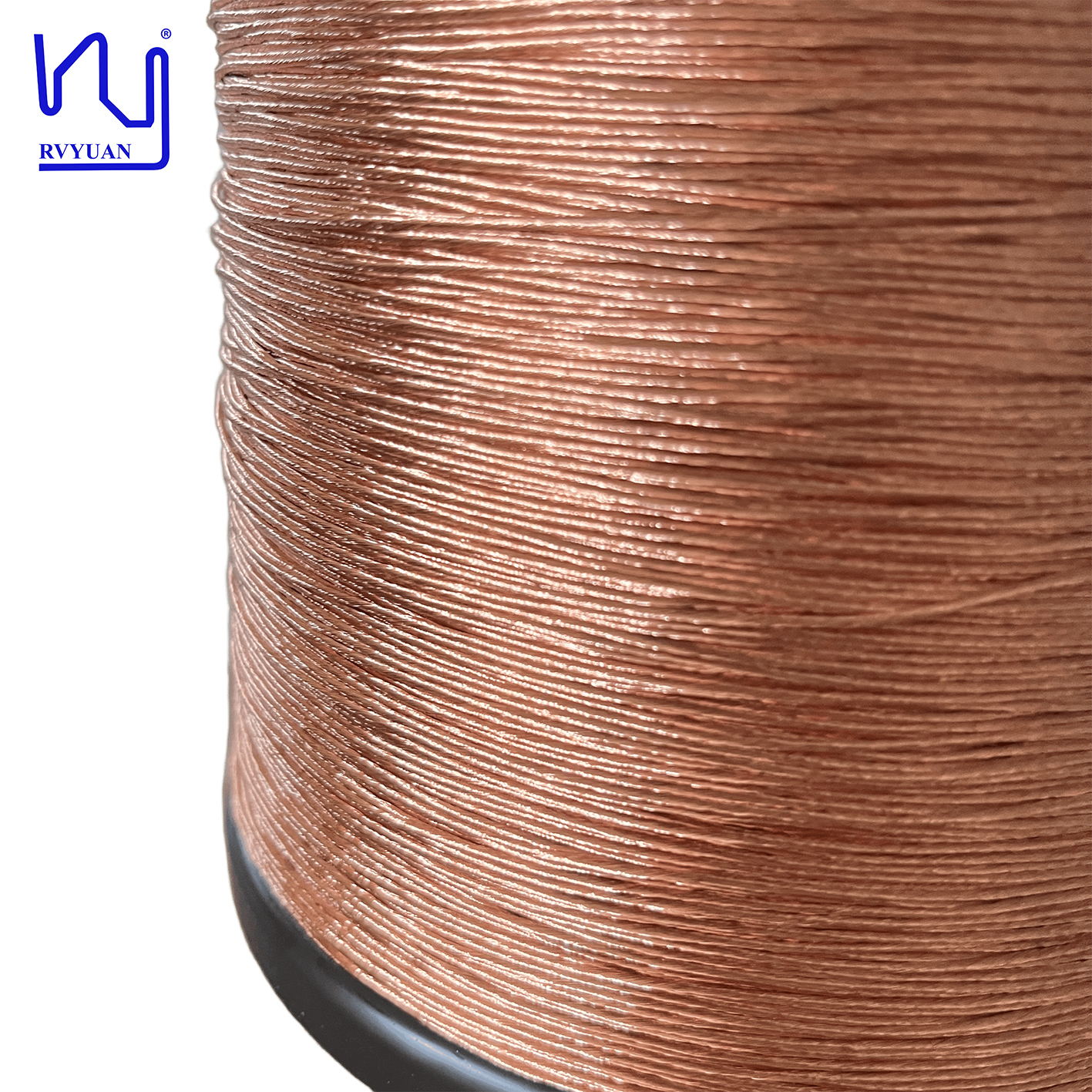

リッツ線は,高周波アプリケーションにおける皮膚効果と近接効果を軽減するために設計された多鎖ケーブルの特殊なタイプである. 0.1mmの60鎖の特定の構成,ポリウレタンエナメルト銅線は,外部のジャケット (ナイロンやポリアミドフィルムなど) がなく,コンパクトで効率的な電磁設計に合わせた高性能ソリューションです.
技術的特徴60本の糸のそれぞれが 薄いポリウレタンエナメル層で 孤立しています この隔離は 流れがすべての糸に均等に分散することを保証します同じ横断面の固体電導体と比較して高周波でAC抵抗を大幅に減らす外部のジャケットがないこと (赤裸のリッツ線として機能する) は,全体的な外径 (OD) を最小限に抑え,銅の充填因子を最大化するという明確な利点を提供します.空間が限られている環境では理想的な選択です.
主要用途この特定のワイヤーは主に,以下のような高周波電源電子機器で使用されます.
| ポイント | 技術 要求 |
サンプル1 | サンプル2 |
| 単線 直径 mm | 0.115-0.140 | 0.120 | 0.122 |
| 導体直径 | 0.10±0003 | 0.098 | 0.010 |
| 過剰摂取 mm | ≤120 | 1.05 | 1.05 |
| 抵抗 Ω/m ((20°C) | ≤0.03968 | 0.03625 | 0.03632 |
| 介電強度 v | ≥2000 | 4300 | 4400 |
| ピンホール | 最大 20/6m | 0 | 1 |
| 溶接能力 | 温度:390±5°C 7s 表面は滑らか ピンホールなし 残留物なし |
√ | √ |
