詳細情報

直径:	0.07mm	温度:	155
証明:	IEC/NEMA/JIS/RoHS/ISO	導体:	銅
ストランド:	800	耐電圧:	最小6000
重要な仕事:	カプトンテープリッツ線
ハイライト:	6000V テープリッツ線 3UEW-F、0.07X800 シングルサービングリッツ線、保証付き車両用リッツ線 , 0.07X800 single serving litz wire , vehicle litz wire with warranty

製品の説明

6000V テープ付きリッツ線 3UEW-F 0.07X800 車両用途用

ポリエステルイミドテープリッツワイヤーは、次世代新エネルギー車 (NEV) 向けに特別に設計されたプレミアム巻線ソリューションです。この構成は、800 本の 0.07 mm エナメル銅線を正確に束ね、固いポリエステルイミドテープでしっかりと巻き付けたストランドで構成されており、優れた機械的保護と耐摩耗性を提供することでテープの性能がフィルムより優れているストランド数の多い場合に特に重要な、優れた構造安定性を実現します。

NEV用途におけるテープリッツ線の利点

電気自動車のパワートレイン (トラクションモーター、車載充電器、DC-DC コンバーターなど) の高周波 AC 電流は、重大な表皮効果と近接効果を生成し、銅損や熱の蓄積につながります。当社のテープリッツ線は、すべての絶縁されたストランドに電流を均等に分配することでこれらの損失を最小限に抑え、効率と熱管理を大幅に向上させます。

ポリエステルイミドテープは、コイル挿入時の電圧サージ、湿気、機械的ストレスから保護する堅牢な外側絶縁層を提供し、それによって要求の厳しい自動車環境におけるコンポーネントの寿命を延ばします。

最適化された曲線因子と均一なインピーダンスを備えたこのワイヤは、より軽量、よりコンパクト、より低温のモーター設計を可能にし、車両の航続距離の延長と信頼性の向上に直接貢献します。特定の NEV アプリケーション要件を満たすために、カスタムのテープ幅と撚りパラメータが利用可能です。

技術仕様

アイテム	技術要件	測定値	結果
単線直径 (mm)	0.079～0.082	0.079 \| 0.080 \| 0.079 \| 0.079 \| 0.080	資格のある
導体	0.070±0.001	0.069 \| 0.070 \| 0.070 \| 0.069 \| 0.069	資格のある
外径(mm)	2.57-2.92	2.86 \| 2.70 \| 2.63 \| 2.84 \| 2.85	資格のある
抵抗(Ω/m)	0.00535-0.00636	0.005567 \| 0.005703 \| 0.005771 \| / \| /	資格のある
絶縁耐力 (V)	≥4000	9360	資格のある
構成	0.07X32X5X5	0.07X32X5X	資格のある
テープオーバーラップ (%)	50以上	50	資格のある
束ね方向	春夏	春夏

アプリケーション

信号の完全性と柔軟性が重要な高周波変圧器、医療機器、航空宇宙アプリケーション、高精度センサー、オーディオ製品に最適です。優れた放熱性を必要とする民生用、車載用、産業用電源のパワーモジュールにも適しています。

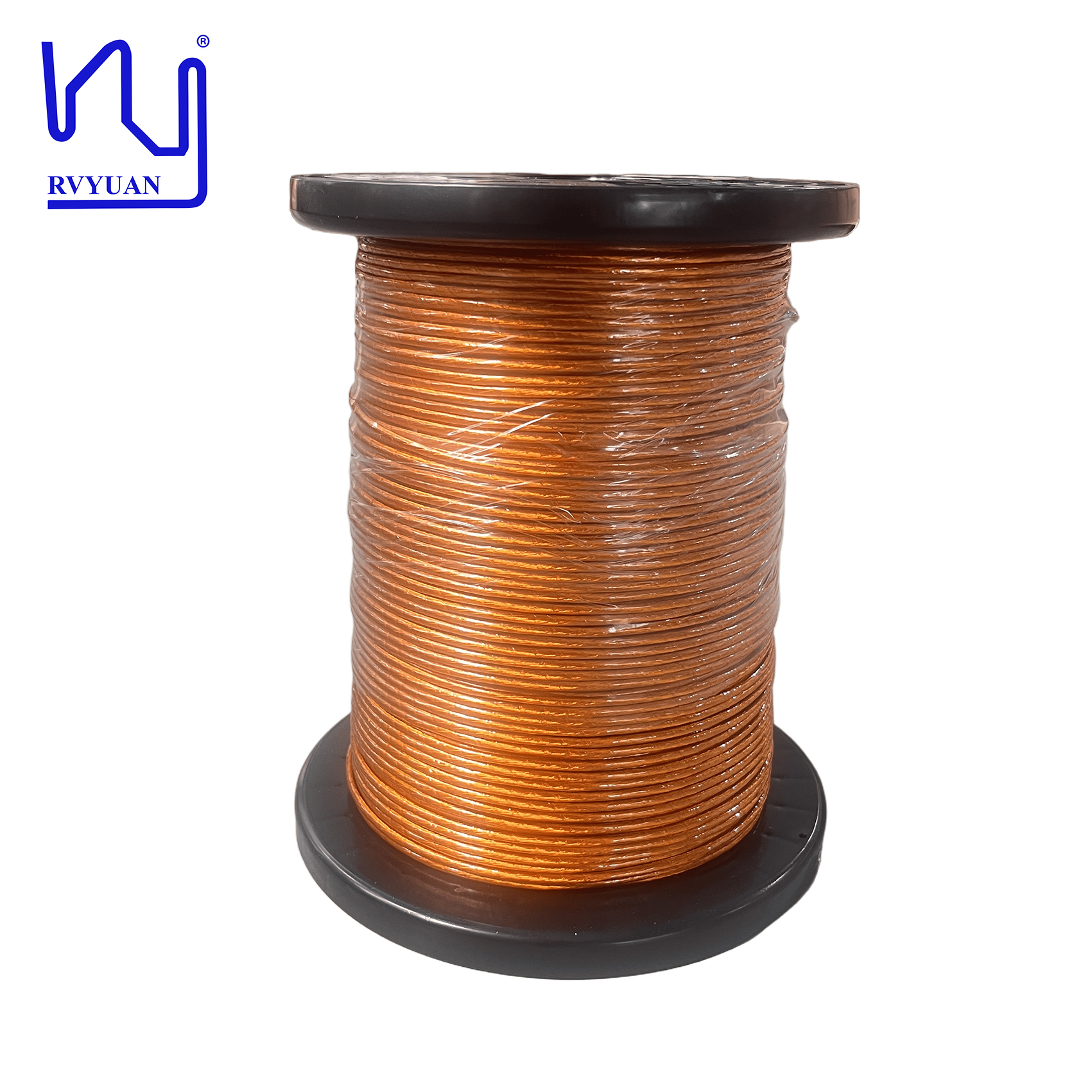

製品イメージ

よくある質問

一括注文する前にテスト用のサンプルを入手できますか?

はい。サンプルは無料または有料ですが、送料はお客様のご負担となります。

納期はどのくらいですか?

サンプル注文: 3 ～ 5 営業日。大量注文: 注文確認後 15 営業日以内に完了します。

調達プロセスは何ですか?

要件を含むお問い合わせの送信 → サンプル作成 → サンプル承認 → 見積書 → プロフォーマインボイス (PI) → PI 確認 → 支払い手配 → 生産 → 出荷

独自のロゴ、サイズ、形状で製品をカスタマイズできますか?

はい、ただしMOQ（最小注文数量）は交渉の対象となります。

支払い方法は何がありますか?

T/T、D/P、L/C、ペイパル。

どの宅配サービスを利用しますか?

FedEx、DHL、TNT、UPS、最大 80% 割引。

どのような検査機器がありますか?

レーザー直径計、高圧スパーク試験機、伸び試験機、スプリングバック試験機、耐電圧試験機、はんだ付け性試験機、抵抗試験機など

あなたの製品はどの顧客または市場に適していますか?

当社の製品は、パワーエレクトロニクスと電源、EV車載充電器、ワイヤレス充電システム、グリーンエネルギー、通信とIT、医療機器、産業用ロボット、サーボモーターなどを含む、高周波AC環境で高効率かつ省スペースのソリューションを必要とするアプリケーションに最適です。

どの国または地域に輸出したことがありますか?

主な市場には、ヨーロッパ、米国のほか、韓国、日本、インド、東南アジアなどが含まれます。

顧客情報の機密性はどのように保たれていますか?

ご要望に応じて秘密保持契約 (NDA) に署名し、協力プロセス全体を通じてその条件を厳格に遵守することを約束します。

すべての仕様には、標準的な製造公差が適用されます。特定の巻線要件について話し合ったり、詳細な技術データシートやカスタム仕様について知りたい場合は、お問い合わせください。

タグ:

起源の場所:	中国
ブランド名:	RVYUAN
証明:	ISO9001/ISO14001 /UL/SGS
モデル番号:	2UEW-F

最小注文数量:	20kg
価格:	交渉可能
パッケージの詳細:	カートン付きスプール
受渡し時間:	15営業日
支払条件:	T/T/ペイパル
供給の能力:	ご要望にお応えします
