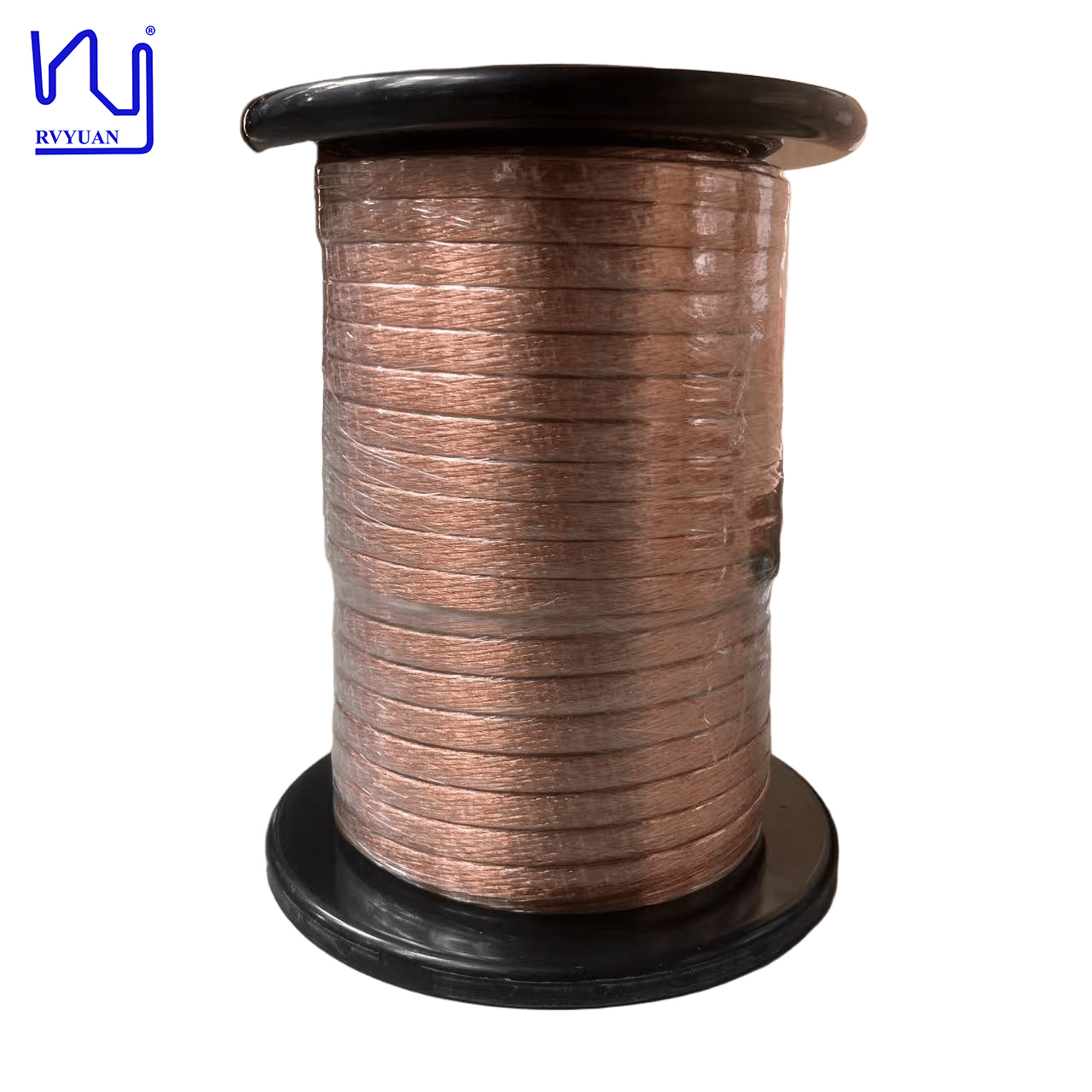

3500V 2UEW-F-PET ((N) 12.1mm×3.4mm トランスフォーマー用直角マイラーリッツワイヤー
私たちの長方形マイラーリッツ線は 効率とコストが 極めて重要な高周波アプリケーションのために 設計されています300個の単一のワイヤーを精密に折り畳み,12の平らな長方形プロフィールに圧縮する.1 mm 幅×3.4 mm 厚さ.これは,コンパクトなコイル構造に理想的なことを最小限に抑えながら導体の表面面積を最大化する超高の側面比を生み出します.
テクニカル仕様
名前マイラー・リッツ線
仕様:0.28×300
モデル:2UEW-F-PET (N)
テープ名:PET (ペット)
| ポイント |
技術要件 |
サンプル1 |
| 単線直径 (mm) |
0.298-0だった313 |
0.300-0 だった307 |
| 導体直径 (mm) |
0.28±0004 |
0.277 - 0279 |
| 幅 (mm) |
12.1±03 |
11.90-1221 |
| 深さ (mm) |
3.4±02 |
3.20-3だった40 |
| 抵抗 (Ω/m) |
≤0.001039 |
0.000946 |
| 介電強度 (V) |
≥3500 |
4000 |
| ピッチ (mm) |
パラレル |
パラレル |
| 糸の番号 |
300 |
15x5x4 |
| テープの重なり (%) |
≥50 |
54 |
| 巻き込み |
割れ目はない |
わかった |
申請
典型的な使用例には,高周波トランスフォーマー,インダクタ,および優れた熱消耗を必要とする消費者,自動車,および産業用電源で使用される電源モジュールが含まれます.このマイラーリッツワイヤは,形状要素の柔軟性を提供する包括的なソリューションを提供します電気的信頼性とコスト効率の良い隔熱
よく 聞かれる 質問
批量注文をする前に検査用のサンプルを入手できますか.
はい.サンプルは無料か料金ですが,送料はお客様が負担します.
配達予定時間は?
サンプル注文: 3-5 営業日; 批量注文: 注文確認後 15 営業日以内に完了.
調達プロセスとは?
要求事項の入札 → 試料作成 → 試料承認 → コート → プロフォーム・ファクトリー (PI) → PIの確認 → 支払い → 生産 → 送料
自分のロゴ,サイズ,形状で製品をカスタマイズできますか?
ええ,しかし,MOQ (最小注文量) は交渉の対象です.
お支払い方法は?
T/T,D/P,L/C,ペイパール
あなたはどの宅配サービスを使っていますか.
FedEx,DHL,TNT,UPS,最大80%の割引で
どんな検査機器があるの?
レーザー直径計,高電圧火花テスト,長さテスト,スプリングバックテスト,電圧テスト,溶接性テスト,抵抗テストなど
製品がどの顧客や市場に適しているのか?
高周波AC環境における高効率とスペース節約のソリューションを必要とするアプリケーションに最適です 電力電子機器と電源,EV搭載充電器,ワイヤレス充電システム医療機器,産業用ロボット,サーボモーターなど
どの国や地域へ輸出したのですか?
主な市場にはヨーロッパと米国,韓国,日本,インド,東南アジアが含まれています.
顧客情報をどうやって機密にするの?
要求に応じ 秘密保持契約 (NDA) に署名し 協力プロセス全体にわたって その条項を厳格に遵守することを約束できます
すべての仕様は,標準的な製造許容範囲の対象です. 詳細な技術データシートとカスタム仕様については,特定の巻き込み要件について議論するために,当社に連絡してください.
