| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Ruiyuan |
| 証明: | UL/ISO9001/ISO14001/RoHS/Reach |
| モデル番号: | ピーク |
| 最小注文数量: | 50kg |
| 価格: | negotiable |
| パッケージの詳細: | カートン |
| 受渡し時間: | 7日 |
| 支払条件: | T/T |
| 供給の能力: | 100kg/week |
| コンチュクタータイプ: | 固体 | 材料: | 銅 |
|---|---|---|---|
| 形: | 長方形 | 幅: | 2.0mm |
| タイプ: | 絶縁されています | 証明書: | ROHS/UL/SGS/ISO9001:2008 |

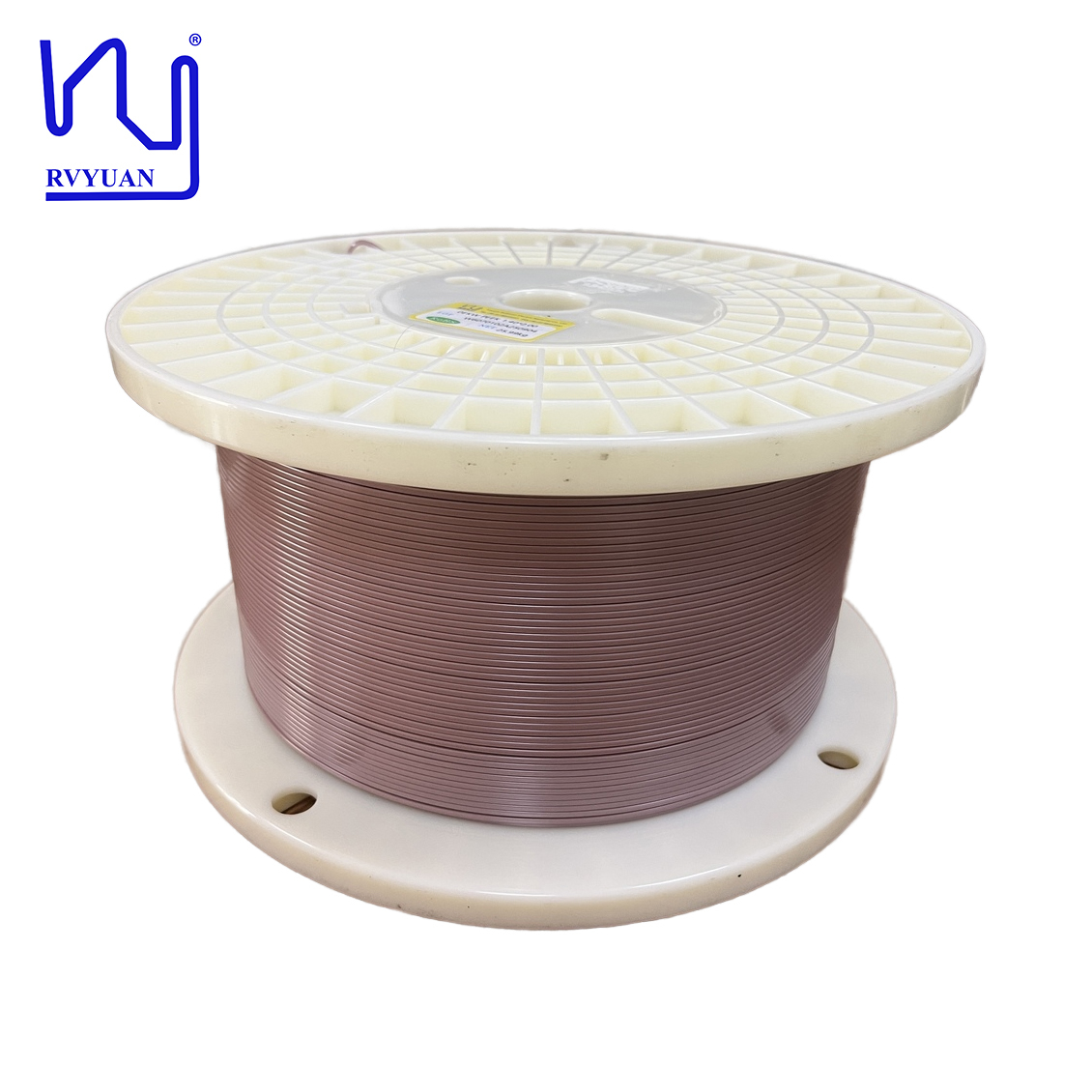

| 製品名: | 高温PEEKワイヤー2.0mm 4.0mm 5.0mmエナメル平角銅線 | 厚さ: | 1.4mm |
| ハイライト: | PEEKエナメル平角銅線,高温長方形の銅線,2.0mm PEEK絶縁銅線 |
||
PEEKワイヤーは、優れた機械的特性と熱的特性で知られる高性能熱可塑性樹脂です。 PEEKは耐薬品性があり、高い融点を持ち、過酷な環境下でも強度と安定性を維持します。
PEEKワイヤーは、航空宇宙、自動車、医療機器、電子機器など、耐久性と過酷な条件への耐性が求められる用途でよく使用されます。その特性により、高温、高圧、および腐食性化学物質への暴露を伴う用途に適しています。
機械的強度に加えて、PEEKは優れた電気絶縁体でもあり、絶縁性と耐熱性が重要な電気および電子用途にPEEKワイヤーが適しています。
| Ref. No. | 項目 | 仕様 | 測定データ (W607010 2A250904) | 測定データ (W607010 2B250904) | 測定機器 |
|---|---|---|---|---|---|
| 1 | 銅幅 | 1.980-2.020mm | 2.004 | 2.005 | マイクロメーター |
| 2 | 銅厚さ | 1.380-1.420mm | 1.400 | 1.399 | マイクロメーター |
| 3 | 全体幅 | 2.300-2.360 mm | 2.324 | 2.321 | マイクロメーター |
| 4 | 全体厚さ | 1.700-1.760 mm | 1.732 | 1.731 | マイクロメーター |
| 5-8 | 銅半径 | 0.350-0.450mm | 0.375, 0.385, 0.399, 0.404 | 0.408, 0.412, 0.411, 0.407 | 顕微鏡 |
| 9-14 | 絶縁層の厚さ | 0.145-0.185mm | 0.170, 0.162, 0.155, 0.167, 0.161 | 0.159, 0.155, 0.161, 0.165, 0.159 | 顕微鏡 |
| 15-18 | 半径の絶縁層の厚さ | 0.145-0.185mm | 0.156, 0.159, 0.154, 0.160 | 0.158, 0.155, 0.159, 0.165 | 顕微鏡 |
| 19 | 銅 | T1 | OK | 材料証明書 | |
| 20 | コーティング/温度グレード | 240℃ | OK | 材料証明書 | |
| 21 | 伸び | ≥40% | 46 | 48 | 引張試験機 |
| 22 | スプリングバック角度 | / | 5.186 | 5.098 | 自動スプリングバックテスト |
| 23 | 柔軟性 | 直径2.0mmおよび直径3.0mmの丸棒に巻き付けた後、絶縁層にひび割れがないこと。 | OK | 目視 | |
| 24 | 接着性 | ≤3.00mm | 0.394 | 0.671 | 引張試験機＆顕微鏡 |
| 25 | 20℃ 導体抵抗 | ≤6.673 Ω/km | 6.350 | 6.360 | 導体抵抗テスター |
| 26 | BDV | ≥12000 V | 22010 | 21170 | 自動電圧テスター |
| 27 | PDIV | ≥1300 RMS (25℃,50V/S,50Hz,100Pc) | 1425 | 1429 | PDIVテスター |
| 28 | 耐熱衝撃性 | 240℃で30分間焼成した後、絶縁層にひび割れがないこと。 | OK | オーブン | |
| 29 | 欠陥検査 |
高電圧ピンホール：DC 3000V、16uA 粒子：高さ＞0.100mmはマークする必要があります 不純物：長さまたは幅≥0.4mmまたは面積≥0.16mm²はマークする必要があります |
0, 0, 0 | 0, 0, 2 | オンライン検査システム |
| 30 | スプールと重量 | サンプルフェーズ：P-30、25±15kg 量産：PC-630B、160±60kg |
P-30 | 目視 | |
