| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Ruiyuan |
| 証明: | UL/ISO9001/ISO14001/RoHS/Reach |
| モデル番号: | ピーク |
| 最小注文数量: | 50kg |
| 価格: | negotiable |
| パッケージの詳細: | カートン |
| 受渡し時間: | 7日 |
| 支払条件: | T/T |
| 供給の能力: | 100kg/week |
| コンチュクタータイプ: | 固体 | 材料: | 銅 |
|---|---|---|---|
| 形: | 長方形 | 幅: | 2.0mm |
| タイプ: | 絶縁されています | 証明書: | ROHS/UL/SGS/ISO9001:2008 |

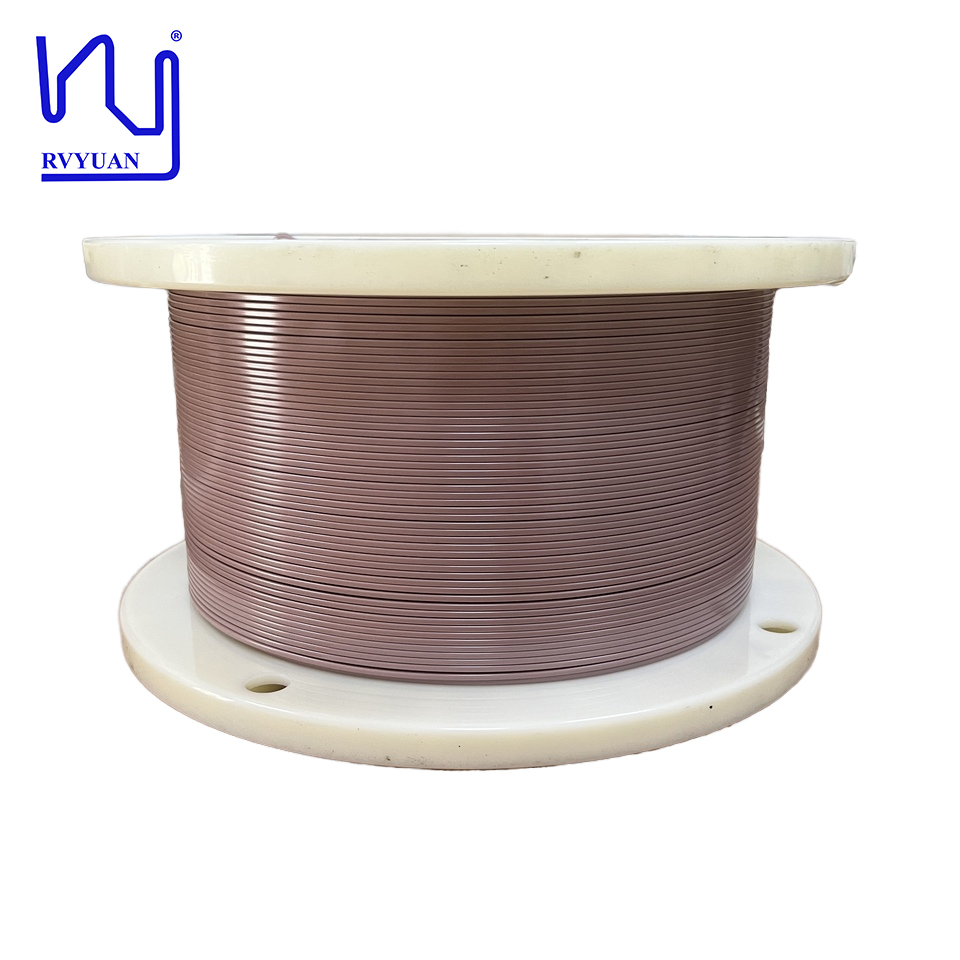

| 製品名: | PEEK線 1.4mmx2.0mm エナメル平角銅線 | 厚さ: | 1.4mm |
| ハイライト: | PEEKエナメル平角銅線,1.4mmx2.0mm長方形の銅線,PEEK断熱された平面ワイヤ |
||
| No. | 項目 | 仕様 | 測定データ | 測定機器 |
|---|---|---|---|---|
| 1 | 銅幅 | 1.980-2.020mm | 2.004 | 2.005 | マイクロメーター |
| 2 | 銅厚さ | 1.380-1.420mm | 1.400 | 1.399 | マイクロメーター |
| 3 | 全体幅 | 2.300-2.360 mm | 2.324 | 2.321 | マイクロメーター |
| 4 | 全体厚さ | 1.700-1.760 mm | 1.732 | 1.731 | マイクロメーター |
| 5 | 銅半径 | 0.350-0.450mm | 0.375 | 0.408 | 顕微鏡 |
| 6 | 銅半径 | 0.385 | 0.412 | 顕微鏡 | |
| 7 | 銅半径 | 0.399 | 0.411 | 顕微鏡 | |
| 8 | 銅半径 | 0.404 | 0.407 | 顕微鏡 | |
| 9 | 絶縁層の厚さ | 0.145-0.185mm | 0.170 | 0.159 | 顕微鏡 |
| 10 | 絶縁層の厚さ | 0.162 | 0.155 | 顕微鏡 | |
| 11 | 絶縁層の厚さ | 0.155 | 0.161 | 顕微鏡 | |
| 12 | 絶縁層の厚さ | 0.167 | 0.165 | 顕微鏡 | |
| 13 | 絶縁層の厚さ | 0.152 | 0.155 | 顕微鏡 | |
| 14 | 絶縁層の厚さ | 0.161 | 0.159 | 顕微鏡 | |
| 15 | 半径の絶縁層の厚さ | 0.145-0.185mm | 0.156 | 0.158 | 顕微鏡 |
| 16 | 半径の絶縁層の厚さ | 0.159 | 0.155 | 顕微鏡 | |
| 17 | 半径の絶縁層の厚さ | 0.154 | 0.159 | 顕微鏡 | |
| 18 | 半径の絶縁層の厚さ | 0.160 | 0.165 | 顕微鏡 | |
| 19 | 銅 | T1 | OK | 材料証明書 |
| 20 | コーティング/温度グレード | 240℃ | OK | 材料証明書 |
| 21 | 伸び | ≥40% | 46 | 48 | 引張試験機 |
| 22 | スプリングバック角度 | / | 5.186 | 5.098 | 自動スプリングバックテスト |
| 23 | 柔軟性 | φ2.0mmおよびφ3.0mmの丸棒で巻き付けた後、絶縁層にひび割れがないこと。 | OK | OK | 目視 |
| 24 | 接着性 | ≤3.00mm | 0.394 | 0.671 | 引張試験機&顕微鏡 |
| 25 | 20℃導体抵抗 | ≤6.673 Ω/km | 6.350 | 6.360 | 導体抵抗テスター |
| 26 | BDV | ≥12000 V | 22010 | 21170 | 自動電圧テスター |
| 27 | PDIV | ≥1300 RMS (25℃,50V/S,50Hz,100Pc) | 1425 | 1429 | PDIVテスター |
| 28 | 耐熱衝撃性 | 240℃で30分間焼成した後、絶縁層にひび割れがないこと。 | OK | オーブン |
| 29 | 欠陥検査 | 高電圧ピンホール：DC 3000V、16uA 粒子：高さ＞0.100mmはマークする必要がある 不純物：長さまたは幅≥0.4mmまたは面積≥0.16mm²はマークする必要がある |
0 | 0 0 | 0 0 | 2 |
オンライン検査システム |
| 30 | スプール&重量 | サンプルフェーズ：P-30、25±15kg 量産：PC-630B、160±60kg | P-30 | P-30 | 目視 |
