| 起源の場所: | 中国 |
|---|---|
| ブランド名: | RVYUAN |
| 証明: | IEC/NEMA/JIS/RoHS/ISO |
| モデル番号: | クラス220 |
| 最小注文数量: | 10kg |
| 価格: | negotiable |
| パッケージの詳細: | カートン付きのコイル |
| 受渡し時間: | 2〜15 営業日 |
| 支払条件: | T/T/PAYPAL |
| 供給の能力: | あなたの要求を満たす |
| 形状: | 長方形 | 導体の寸法 (幅): | 1.0mm |
|---|---|---|---|
| 単面隔熱層厚さ (幅): | 0.2mm | アプリケーション: | モーター、変圧器 |
| サーマルグレード: | 220 | キーワード: | 220℃ 長方形マグネットワイヤー エナメル銅平角線 |
| 熱値: | 220 | エナメル塗料: | AIW |
| ハイライト: | 220°C enameled rectangular copper wire,1.0mm x 0.2mm AIW coating wire,high-temperature resistant rectangular copper wire |
||
| Attribute | Value |
|---|---|
| Shape | Rectangular |
| Conductor Dimension (Width) | 1.0mm |
| Unilateral Insulation Layer Thickness (Width) | 0.2mm |
| Applications | Motor, transformer |
| Thermal Grade | 220 |
| Thermal rating | 220 |
| Enamel coating | AIW |

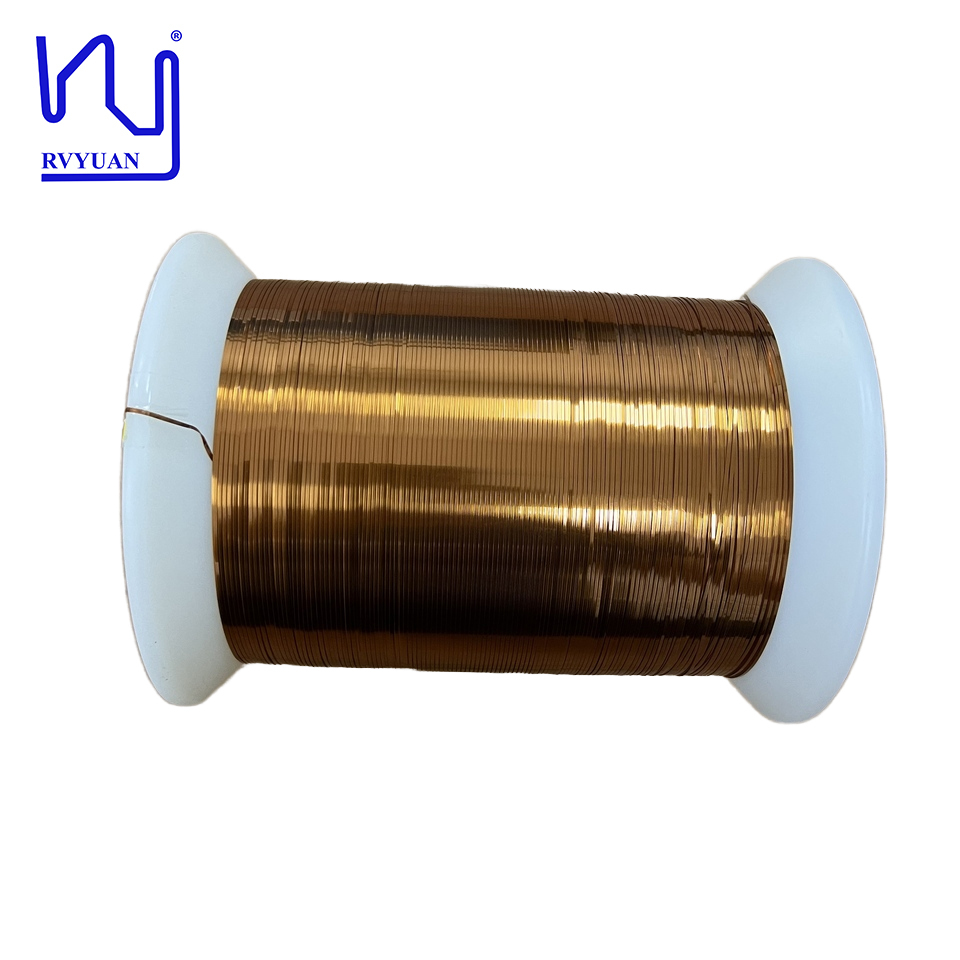

Our 220°C Rectangular Magnet Wire Enamel Copper Flat Wire represents the cutting edge of electrical component technology. Engineered for demanding applications, this ultra-fine enameled flat copper wire delivers exceptional performance and reliability for your most critical designs.
Ideal for use in motors, transformers, and advanced electrical systems, this wire features:
| Item | Conductor dimension | Insulation thickness | Overall dimension | Dielectric breakdown voltage (kV) | Conductor resistance (Ω/km 20℃) | |||
|---|---|---|---|---|---|---|---|---|
| T (mm) | W (mm) | T (mm) | W (mm) | T (mm) | W (mm) | |||
| SPEC | 0.200 | 1.000 | 0.025 | 0.0025 | / | / | ||
| Max | 0.209 | 1.060 | 0.040 | 0.004 | 0.250 | 1.100 | 96.380 | |
| Min | 0.191 | 0.940 | 0.010 | 0.010 | 0.700 | |||
| No. 1 | 0.195 | 1.00 | 0.012 | 0.011 | 0.218 | 1.024 | 1.254 | 88.470 |
| Avg | 0.195 | 1.003 | 0.012 | 0.011 | 0.218 | 1.024 | 1.416 | |
