クラスB発電のための0.04 - 0.4mm FIWワイヤー超うまくエナメルを塗られた銅線

基本情報
起源の場所: 中国
ブランド名: Ruiyuan
証明: UL/ROHS/ICE/ISO9001/ISO14001
モデル番号: 0.04 - 0.4mm
最小注文数量: 20 のキログラム/キログラム
価格: Negotiation
パッケージの詳細: プラスチック スプール(PT2-PT200)、木の場合
受渡し時間: 2-15 日
支払条件: T/T、L/Cの交渉
製品の説明

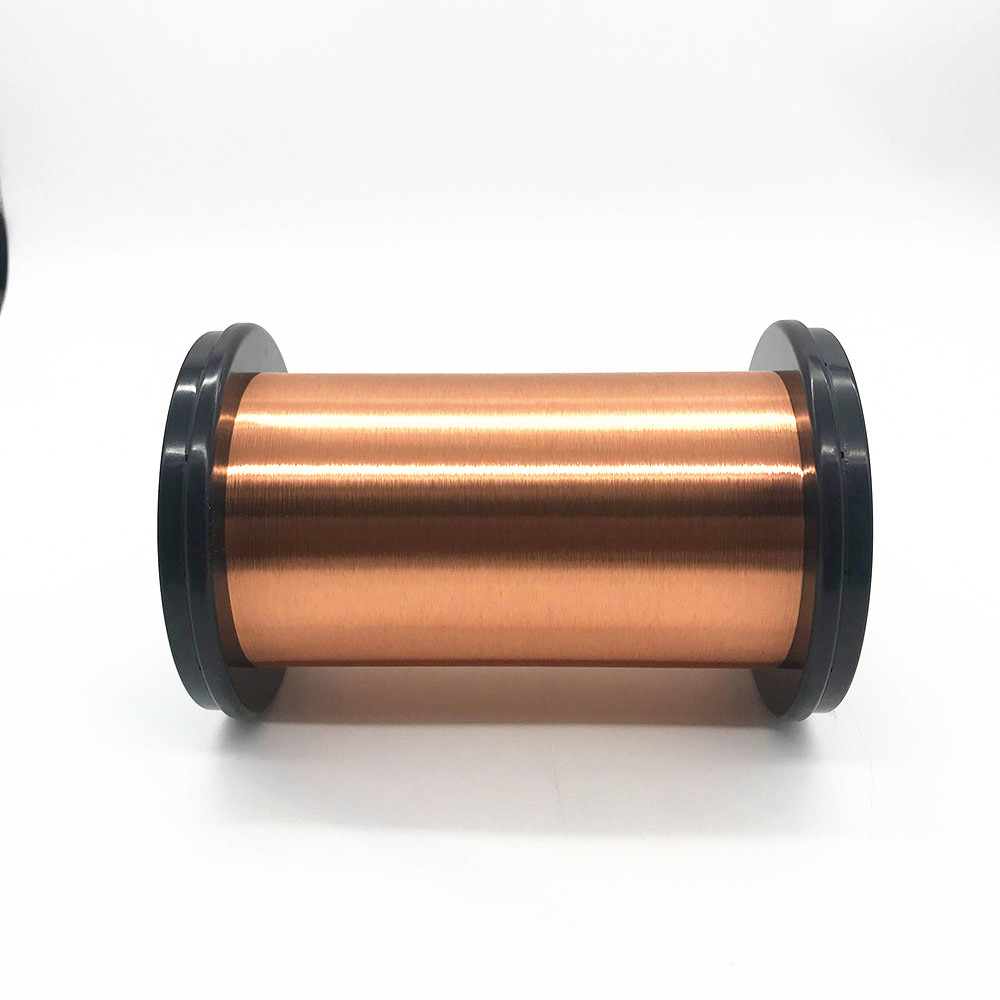

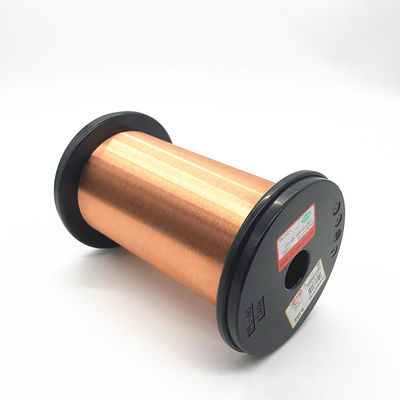

0.04 - 0.4mm FIWワイヤー超うまくエナメルを塗られた銅線

十分に(FIW)の絶縁されたゼロ欠陥は銅線、クラス180のあたりで、で高い熱クラス、ゼロ欠陥によってが付いているワイヤー増強された絶縁材エナメルを塗り、IEC60317-56.Theワイヤーとの高圧抵抗の承諾は小型化された部品の条件を、よいことができま性能および安価満たす、応用小さい変圧器、電子スイッチ等巻きます。ワイヤーはTIW (三倍によって絶縁されるワイヤー)のための最もよい代用材料です。

特徴および利点

  • 高い熱クラス180;(TIWのための105-130だけ);

  • 最高は電圧、>15KVを破壊します;

  • 高い絶縁抵抗、6000Vrms、1min;

  • Solderable、390℃、2s;(絶縁材の皮をむく必要性無し);

  • 温度、250℃、2s切口による最高通り過ぎ無し、空気退潮(260℃)、ひび無し;

  • 非常によい高速ウィンド マシーンのために適した性能を巻きます。

  • そのようなサイズの小型の利用できる、最低dia 0.040mm、突き出されたワイヤー利用できません;

適用

- 計器のための変圧器
- コミュニケーションのため:変圧器のための高周波コイル、動力源の変圧器のためのコイル
- 発電のため:電磁石スイッチのためのコイル、ソレノイドのコイル、照明設備のためのコイル
- コイル マイクロ モーター、扇風機、変圧器及び等。

クラスB発電のための0.04 - 0.4mm FIWワイヤー超うまくエナメルを塗られた銅線

PECIFICATION

裸ワイヤーdia 許容 抵抗(Ω、20℃) にすべてのdia (mm)
(mm) (mm) 最高 FIW6 FIW8 FIW10
最高 最高 最高
0.040 ±0.002 12.23 15.20 0.080 0.089 0.100 0.109 - -
0.050 ±0.002 7.981 9.528 0.095 0.105 0.117 0.127
0.060 ±0.002 5.614 6.526 0.113 0.125 0.139 0.151 - -
0.070 ±0.003 4.050 4.890 0.123 0.135 0.149 0.161 0.175 0.187
0.080 ±0.003 3.133 3.703 0.137 0.150 0.165 0.178 0.193 0.206
0.090 ±0.003 2.495 2.900 0.149 0.162 0.177 0.190 0.205 0.218
0.100 ±0.003 2.034 2.333 0.165 0.180 0.197 0.212 0.229 0.244
0.120 ±0.003 1.426 1.604 0.195 0.212 0.231 0.248 0.267 0.284
0.160 ±0.003 0.8122 0.8906 0.250 0.271 0.294 0.315 0.338 0.359
0.180 ±0.003 0.6444 0.7007 0.278 0.301 0.326 0.349 0.374 0.397
0.200 ±0.003 0.5237 0.5657 0.303 0.327 0.353 0.377 0.403 0.427
0.250 ±0.004 0.3345 0.3628 0.373 0.402 0.433 0.462 0.493 0.522
0.300 ±0.004 0.2335 0.2506 0.432 0.462 0.494 0.524 - -
0.350 ±0.004 0.1722 0.1834 0.486 0.516 0.548 0.578 - -
0.400 ±0.005 0.1316 0.1407 0.541 0.571 0.603 0.633 - -

重量対長さ

裸ワイヤーdia 1 Km (KG/km)あたりFIWの重量 1 Kg (km/KG)あたりFIWの長さ
(mm) FIW6 FIW7 FIW8 FIW9 FIW10 FIW6 FIW7 FIW8 FIW9 FIW10
0.070 0.046 0.048 0.053 0.057 0.061 21.80 20.80 19.00 17.50 16.50
0.080 0.057 0.063 0.066 0.071 0.077 17.40 16.00 15.00 14.00 13.00
0.090 0.071 0.077 0.081 0.086 0.091 14.20 13.00 12.40 11.70 11.00
0.100 0.089 0.094 0.101 0.107 0.113 11.30 10.60 9.90 9.40 8.80
0.120 0.127 0.133 0.142 0.151 0.160 7.90 7.50 7.00 6.60 6.30
0.160 0.22 0.232 0.244 0.257 0.271 4.56 4.31 4.10 3.90 3.70
0.200 0.337 0.353 0.370 0.388 0.405 2.97 2.84 2.71 2.58 2.48
0.250 0.524 0.547 0.572 0.599 0.627 1.91 1.83 1.75 1.67 1.60
0.300 0.738 0.763 0.794 0.824 - 1.36 1.31 1.26 1.22 -
0.350 0.980 1.020 1.047 1.086 - 1.02 0.98 0.96 0.92 -
0.400 1.268 1.301 1.336 - - 0.79 0.77 0.75 - -
0.450 1.581 1.617 1.655 - - 0.64 0.62 0.61 - -
0.500 1.968 2.023 - - - 0.51 0.50 - -
