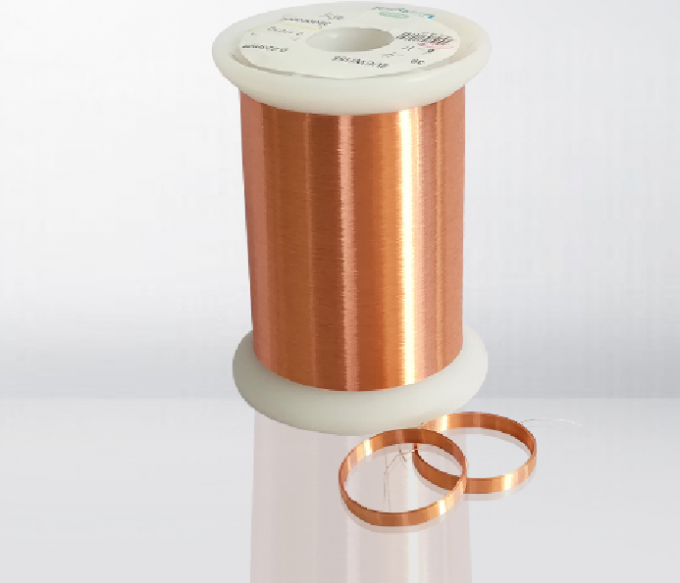

プロダクト: | 超薄い自己の結合ワイヤー | 色: | 性質/赤い |
---|---|---|---|
証明: | ISO9001/ISO14001/UL /SGS | 標準: | IEC、NEMA、JIS |
直径: | 0.016mm | コンダクター: | 銅 |
Solderability: | はい | 接着方法: | 熱い風/溶媒 |
ハイライト: | 自己のsolderable銅線,覆われた銅線 |
0.016mmの超良い銅線は私達の利点である。自己の接着ワイヤーは付加的な付着力のエナメルのオーバーコートが付いているエナメルを塗られたwrieの特別なタイプである。この接着剤に熱か溶媒によって活動化させる接着特徴がある。一度付着力の結束を密集した自己支持のコイルに巻上げを回すために回る活動化させた。ワイヤーをselfbondingの使用は費用を提供し、ボビンか、テープか、ニスをかけるか、または受胎としてある巻く適用の製造業の利点は除去されるかもしれない。
Selfbondingワイヤーはアルミニウム ワイヤー等をselfbonding selfbonding銅の覆われたアルミニウム ワイヤーのような異なったコンダクター材料と供給することができる。
Min. | DCR | |||||||||
コンダクター | 絶縁材の層 | 自己結合の層 | 絶縁破壊電圧 | (Ω/m) | ||||||
Tol。(mm) | 分 | 全面的なDia。 | Min. | 全面的なDia。 | (v) | (20℃) | ||||
(mm) | (mm) | 中心。 | 最高。 | (mm) | 中心。 | 最高。 | 分 | 最高 | ||
(mm) | (mm) | (mm) | (mm) | |||||||
0.016 | 0 | 0.002 | 0.019 | 0.02 | 0.001 | 0.021 | 0.022 | 150 | 84.3 | 91.38 |
0.017 | -0.0005 | 0.02 | 0.021 | 0.022 | 0.023 | 74.67 | 80.64 | |||
0.018 | 0.021 | 0.022 | 0.023 | 0.024 | 66.61 | 71.68 | ||||
0.019 | 0.022 | 0.023 | 0.024 | 0.025 | 59.78 | 64.14 | ||||
0.02 | 0.023 | 0.024 | 0.025 | 0.026 | 220 | 53.95 | 57.73 | |||
0.021 | 0.003 | 0.025 | 0.026 | 0.027 | 0.028 | 48.94 | 52.24 | |||
0.022 | 0.026 | 0.027 | 0.028 | 0.029 | 44.59 | 47.49 | ||||
0.023 | 0.027 | 0.028 | 0.029 | 0.03 | 40.79 | 43.37 | ||||
0.024 | 0.028 | 0.029 | 0.03 | 0.031 | 37.47 | 39.75 | ||||
0.025 | 0.029 | 0.03 | 0.002 | 0.032 | 0.033 | 34.53 | 36.57 | |||
0.026 | 0.03 | 0.031 | 0.033 | 0.034 | 31.92 | 33.76 | ||||
0.027 | 0.031 | 0.032 | 0.034 | 0.035 | 29.6 | 31.26 | ||||
0.028 | ±0.0005 | 0.032 | 0.033 | 0.035 | 0.036 | 26.57 | 29.02 | |||
0.029 | 0.033 | 0.034 | 0.036 | 0.037 | 24.8 | 27.02 | ||||
0.03 | 0.034 | 0.035 | 0.003 | 0.037 | 0.039 | 23.2 | 25.22 | |||
0.032 | 0.036 | 0.037 | 0.039 | 0.041 | 20.43 | 22.12 | ||||
0.035 | 0.039 | 0.04 | 0.043 | 0.045 | 17.12 | 18.44 | ||||
0.038 | 0.042 | 0.043 | 0.046 | 0.048 | 14.56 | 15.61 | ||||
0.04 | 0.044 | 0.045 | 0.048 | 0.05 | 13.16 | 14.07 | ||||
0.042 | 0.046 | 0.047 | 0.05 | 0.052 | 11.95 | 12.74 | ||||
0.045 | 0.049 | 0.05 | 0.053 | 0.055 | 300 | 10.42 | 11.08 | |||
0.048 | 0.052 | 0.053 | 0.057 | 0.059 | 9.174 | 9.729 | ||||
0.05 | 0.054 | 0.056 | 0.059 | 0.061 | 8.462 | 8.958 |
